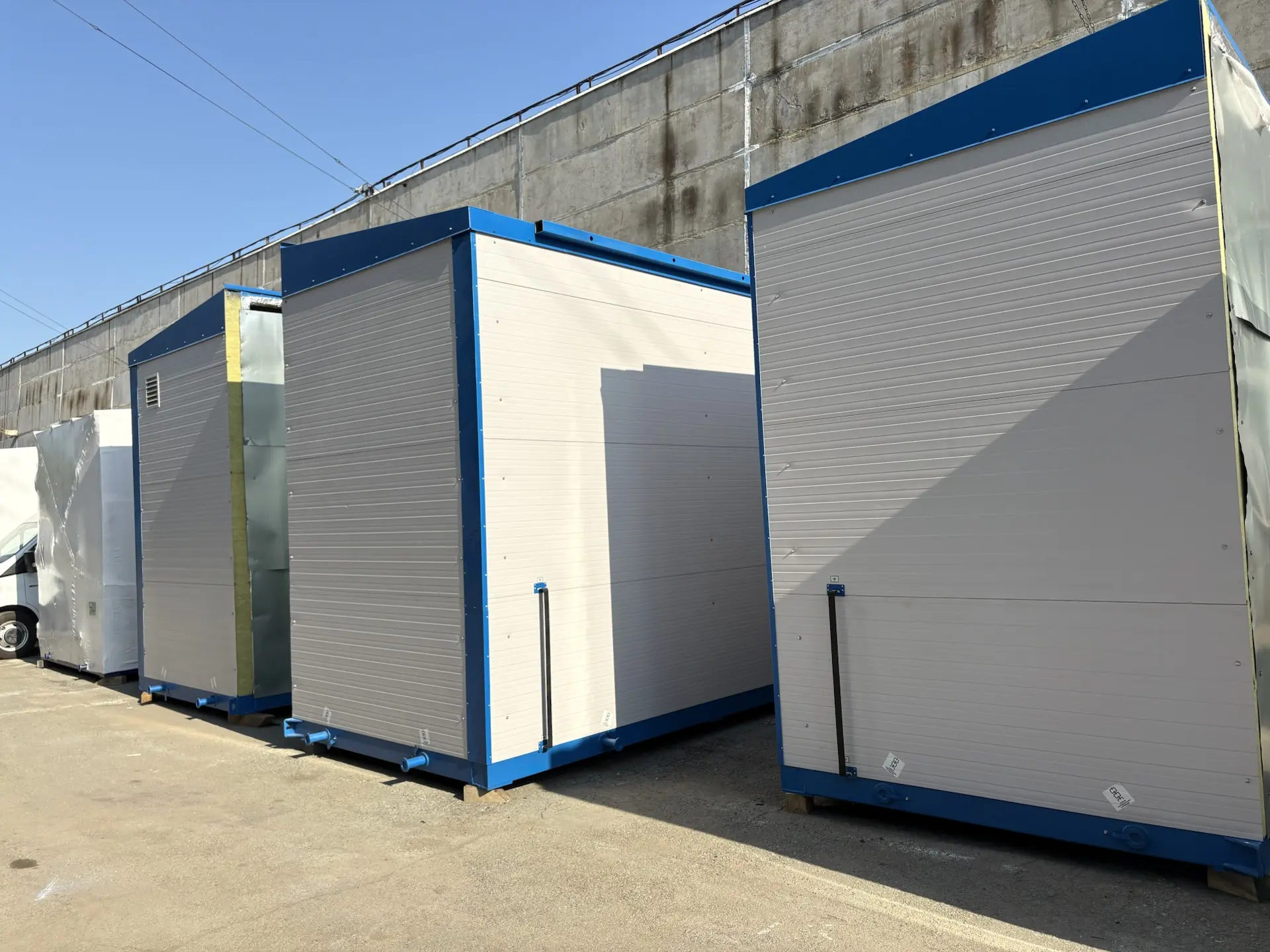

ООО «Челябинский завод электрооборудования» (ЧЗЭО) принимает участие в техническом перевооружении объектов Бодайбинского энергетического кольца Иркутской области. Проект призван повысить надежность электроснабжения потребителей данного региона и увеличить пропускную способность Восточного полигона железных дорог ОАО «РЖД». Для достижения этой цели установят дополнительные и модернизируют существующие устройства противоаварийной автоматики и связи. Блочно-модульные здания (БМЗ), в которых разместят автоматику и телемеханику, изготовили на ЧЗЭО. В ближайшее время на объект будут отгружены два модуля.
Защита кабельных линий: решение с фальшполом
По запросу Заказчика в БМЗ реализована система фальшпола, когда пространство для прокладки кабеля организуется внутри отапливаемого контура здания. Данное решение обеспечивает защиту тонкожильных кабельных линий от перепадов температур и механических повреждений – изоляция таких проводов подвержена излому при сильных морозах. Кроме того, доступ к кабельному пространству через съемные панели позволяет оперативному персоналу в любой момент и с максимальным удобством произвести коммутацию или ревизию линий.
Технические характеристики
Забайкальский край отличается суровым климатом: морозы до – 30 °C являются здесь климатической нормой, а пиковые значения достигают –55 °C. Чтобы обеспечить стабильную работу противоаварийной автоматики, БМЗ спроектированы в климатическом исполнении УХЛ1.
Габариты одного здания – 5500×4800×3900 мм, второго – 6750×4800×3900 мм. Силовой каркас облицован сэндвич-панелями. Кровля представляет собой цельносварную двухскатную конструкцию из стального листа толщиной 3 мм, утепленную минераловатным уплотнителем в 150 мм. Пол – рифленый противоскользящий лист с утеплением базальтовым минераловатным слоем не менее 150 мм. Здание соответствует степени огнестойкости II и классу функциональной пожарной опасности Ф 5.1.
Заводская готовность
Блочно-модульные здания оснащены комплексом систем жизнеобеспечения, в который входят:
- щиты собственных нужд (ШСН): вводной и распределительный;
- система рабочего освещения на базе энергоэффективных светодиодных светильников;
- системы обогрева и кондиционирования (сплит-системы холодопроизводительностью 12 000 BTU);
- принудительная вентиляция с автоматическими воздушными клапанами.
«Мы работали в тесной связке с проектным институтом – оказали содействие в разработке технического решения БМЗ, дали рекомендации по креплению конструкций к фундаменту, предоставили чертежи закладных деталей, чтобы Заказчик избежал типичных ошибок при стыковке модулей на объекте», – отмечает инженер по сопровождению проектов ЧЗЭО Сергей Шуплецов.
Теперь ЧЗЭО предстоит выполнить доставку конструкций и их монтаж.
