Мазут - вязкий нефтепродукт, который при температуре ниже 25-30°C превращается в твердую массу, непригодную для перекачки и сжигания. Неправильная организация хранения приводит к застыванию топлива, простоям котельного оборудования и перерасходу энергоресурсов на разогрев. За 16 лет работы завод ГОСТ Металл спроектировал и изготовил сотни резервуаров для мазутных хозяйств ТЭЦ, котельных и промышленных предприятий по всей России.
Типы резервуаров для мазута: РВС и РГС
Для хранения мазута применяются стальные резервуары двух типов - вертикальные (РВС) и горизонтальные (РГС). Выбор зависит от объема хранения, наличия свободной площади и технологической схемы мазутного хозяйства.
Вертикальные резервуары РВС для мазута
Резервуары РВС - цилиндрические стальные емкости с коническим или сферическим днищем объемом от 100 до 50000 м³. Основной выбор для крупных мазутохранилищ ТЭЦ, нефтебаз и промышленных предприятий.
Преимущества РВС для хранения мазута:
- Большой объем при минимальной площади - резервуар РВС-5000 занимает 500 м² против 2500 м² для аналогичного объема в горизонтальных емкостях.
- Эффективный донный подогрев - паровые или электрические змеевики укладываются на днище равномерно, обеспечивая прогрев всего объема.
- Снижение теплопотерь - меньшая площадь поверхности на единицу объема уменьшает потери тепла в 1,5-2 раза по сравнению с горизонтальными резервуарами.
- Возможность установки рециркуляционного подогрева - забор холодного мазута со дна, нагрев в теплообменнике и возврат сверху создает конвекционные потоки.
- Удобство обслуживания - доступ ко всем элементам через люки-лазы, возможность механизированной очистки от донного осадка.
Изготавливаем РВС из стали 09Г2С толщиной 4-12 мм в зависимости от объема. Все резервуары проходят гидроиспытания давлением 0,02 МПа и комплектуются системой подогрева по выбору заказчика.

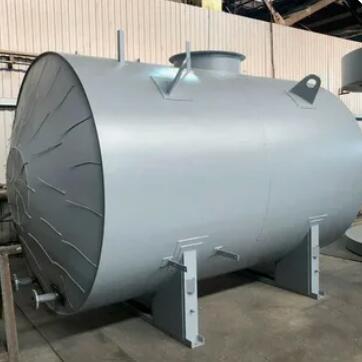

Горизонтальные резервуары РГС для мазута
Горизонтальные резервуары РГС - цилиндрические емкости на опорах объемом от 3 до 100 м³. Применяются на небольших котельных, производственных площадках и как расходные емкости в составе крупных мазутных хозяйств.
Когда выбирают РГС:
- Ограниченный расход мазута - для котельных мощностью до 5 МВт достаточно 2-3 резервуаров РГС-25 с запасом топлива на 7-10 суток.
- Стесненные условия монтажа - горизонтальный резервуар не требует применения крана большой грузоподъемности, доставляется на площадку автотранспортом.
- Быстрый ввод в эксплуатацию - РГС монтируется на подготовленное основание за 1-2 дня без сложных строительных работ.
- Удобство размещения подогрева - в компактных резервуарах эффективно работают погружные электронагреватели или паровые рубашки.
Производим РГС из стали Ст3сп5 или 09Г2С с антикоррозийным покрытием. Комплектуем люками для обслуживания, патрубками для приема и выдачи мазута, системой подогрева и теплоизоляцией.

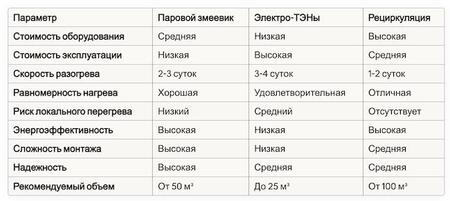

Системы подогрева мазута в резервуарах
Мазут марок М-40 и М-100 застывает при температуре 25-30°C, превращаясь в твердую массу с вязкостью, непригодной для перекачки насосами. Для поддержания текучести мазут хранят при температуре 80-90°C, а перед подачей к форсункам котлов разогревают до 120-130°C.
Проблемы при отсутствии или неправильной работе подогрева:
- Застывание мазута - остановка технологического процесса, невозможность откачки топлива к котлам.
- Образование донного осадка - твердые фракции оседают на дне резервуара, уменьшая полезный объем и затрудняя откачку.
- Ококсование мазута - при перегреве выше 150°C образуется твердая корка, которую невозможно удалить без механической чистки.
- Расслоение продукта - в холодных зонах резервуара выпадают асфальтены и смолы, снижая качество топлива.
- Повышенный расход электроэнергии - без теплоизоляции потери тепла увеличиваются в 11-12 раз.
Правильно подобранная система подогрева обеспечивает равномерный прогрев всего объема мазута, исключает локальные перегревы и минимизирует энергозатраты.
Паровой змеевиковый подогрев
Трубопроводные регистры из стальных труб диаметром 57-89 мм укладываются на днище резервуара. Пар температурой 140-180°C подается от котельной, отдает тепло мазуту, конденсируется и возвращается в систему. Самый распространенный метод подогрева на ТЭЦ и промышленных котельных.
Преимущества парового подогрева:
- высокая теплоотдача - до 500 Вт/м² поверхности змеевика;
- равномерный прогрев по всей площади днища;
- отсутствие локальных перегревов - температура теплоносителя регулируется давлением пара;
- низкие эксплуатационные расходы - используется пар собственной котельной.
Недостатки:
- требуется паровая магистраль и конденсатопровод;
- сложный монтаж змеевиков - выполняется при изготовлении резервуара;
- необходимость ежегодной ревизии и очистки труб от отложений.
Применяем трубы из стали 20 по ГОСТ 8732, рассчитываем шаг укладки змеевиков 400-600 мм для равномерного температурного поля.
Электрический подогрев ТЭНами
Трубчатые электронагреватели (ТЭНы) мощностью 6-12 кВт монтируются через фланцы в нижней части резервуара. Нагревательный элемент разогревает мазут в зоне установки, теплые слои поднимаются вверх, создавая естественную циркуляцию.
Преимущества электроподогрева:
- Простота монтажа - устанавливаются в готовый резервуар через технологические отверстия.
- Точная регулировка температуры термостатами.
- Не требуется паровое хозяйство.
- Быстрый запуск и остановка.
Недостатки:
- Высокие эксплуатационные расходы - стоимость электроэнергии в 3-4 раза выше пара.
- Риск локального перегрева при неправильном размещении ТЭНов.
- Ограниченная мощность - для резервуаров более 50 м³ требуется 10-15 нагревателей.
Рекомендуем электроподогрев для небольших расходных резервуаров РГС-10...РГС-25 на удаленных объектах без паровых котлов.
Рециркуляционный подогрев
Насос забирает холодный мазут со дна резервуара, прокачивает через внешний теплообменник (подогреватель паром или электричеством) и возвращает нагретый продукт в верхнюю часть емкости. Создается направленная циркуляция, обеспечивающая равномерный прогрев.
Преимущества рециркуляции:
- Быстрый разогрев всего объема - в 2-3 раза быстрее змеевикового подогрева.
- Исключены локальные перегревы - температура регулируется на выходе из теплообменника.
- Перемешивание мазута предотвращает расслоение и выпадение осадка.
- Возможность использования любого теплоносителя.
Недостатки:
- Требуется насосное оборудование и трубопроводы обвязки.
- Повышенный износ насосов при работе с вязким мазутом.
- Необходимость резервного насоса для бесперебойной работы.
Применяем центробежные насосы типа НМШ или винтовые насосы для мазута с обогревом корпуса. Теплообменник рассчитываем на нагрев 20-30 м³/ч мазута на 10-15°C за проход.
Теплоизоляция резервуаров для мазута
Без теплоизоляции резервуар с мазутом теряет в атмосферу до 2-3 кВт/м² тепла при разности температур 60-70°C (мазут 90°C, воздух 20°C). Для РВС-5000 с площадью поверхности 1200 м² потери составляют 2400-3600 кВт - эквивалент непрерывной работы 300-400 электрических котлов по 10 кВт.
Качественная теплоизоляция снижает потери тепла в 10-12 раз, окупается за 1-2 отопительных сезона и обеспечивает стабильную температуру мазута без постоянной работы подогрева.
Материалы для теплоизоляции:
Минеральная вата - базальтовые или каменные волокна плотностью 80-120 кг/м³, толщина слоя 100-150 мм. Коэффициент теплопроводности 0,035-0,042 Вт/(м·°C). Негорючий материал, выдерживает температуру до 750°C. Требует защиты от влаги оцинкованным кожухом.
Пенополиуретан (ППУ) - напыляемая изоляция плотностью 40-60 кг/м³, толщина 80-100 мм. Теплопроводность 0,019-0,025 Вт/(м·°C) - в 1,5-2 раза эффективнее минваты. Монолитное покрытие без швов и мостиков холода. Требует защиты от УФ-излучения окраской или облицовкой.
Теплоотражающее покрытие - алюминиевая краска или фольга снижает теплопотери излучением на 15-20%. Применяется как дополнительный слой поверх основной изоляции.
Рекомендуем утепление минватой для резервуаров с температурой хранения до 100°C и ППУ для мазутохранилищ с температурой 120-130°C в районах с суровыми зимами.
Требования безопасности при хранении мазута
Мазут относится к горючим жидкостям 4 класса опасности по ГОСТ 19433. Температура вспышки паров составляет 90-140°C, что требует соблюдения мер пожарной безопасности при эксплуатации резервуаров.
Основные требования по ГОСТ 1510 и СП 155.13130.2014:
- Резервуары размещаются в обваловании высотой 1-1,5 м для локализации разливов.
- Минимальное расстояние между РВС - не менее 0,75 диаметра резервуара.
- Дыхательная арматура с огнепреградителем для предотвращения проникновения пламени внутрь.
- Заземление резервуара сопротивлением не более 10 Ом.
- Контроль уровня датчиками с сигнализацией верхнего предела.
- Термометры для контроля температуры мазута с выводом показаний на пульт оператора.
- Система аварийного отключения подогрева при превышении температуры 150°C.
Все резервуары проходят гидроиспытания давлением 0,02 МПа, швы контролируются ультразвуком, выдается паспорт с отметками ОТК завода и сертификат соответствия ГОСТ 31385-2023.
Совет эксперта: При выборе резервуара для мазута учитывайте три фактора: объем суточного расхода (запас на 7-10 суток), наличие паровой магистрали на объекте (для выбора типа подогрева) и климатические условия (для расчета толщины теплоизоляции). Для котельных мощностью более 10 МВт рекомендуем РВС от 100 м³ с паровым змеевиковым подогревом и изоляцией минватой 150 мм. Для небольших объектов оптимальны РГС-25 с электроподогревом и напылением ППУ. В любом случае обращайтесь к специалистам для точного расчета - ошибка в выборе системы подогрева приведет к перерасходу энергии на 30-40% или застыванию мазута в зимний период.
Вопросы и ответы
При какой температуре хранить мазут в резервуаре?
Оптимальная температура хранения мазута марки М-100 составляет 80-90°C. При такой температуре мазут сохраняет текучесть (вязкость 8-10 °ВУ), не расслаивается и не образует донного осадка. Перед подачей к форсункам котлов мазут дополнительно подогревают до 120-130°C для снижения вязкости до 1,5-2 °ВУ. Хранение при температуре выше 95-100°C нецелесообразно из-за увеличения теплопотерь и риска ококсования. Срок хранения мазута при соблюдении температурного режима - до 5 лет по ГОСТ 1510.
Какой объем резервуара выбрать для котельной?
Объем резервуара рассчитывается по формуле: V = Q × Т / ρ, где Q - суточный расход мазута (кг/сут), Т - требуемый запас топлива (обычно 7-10 суток), ρ - плотность мазута (950-1000 кг/м³). Например, котельная мощностью 5 МВт расходует около 3 тонн мазута в сутки. Для 10-дневного запаса требуется резервуар объемом 30 м³. Рекомендуем устанавливать 2 резервуара по 25 м³ (РГС-25) для обеспечения непрерывности работы во время очистки и ревизии одного из них.
Как часто проводить техническое обслуживание резервуара для мазута?
Регламентное обслуживание проводится ежегодно согласно РД 153-112-017-97. Включает визуальный осмотр швов и днища, проверку работы подогрева и контрольно-измерительных приборов, очистку от донного осадка (при толщине слоя более 500 мм). Каждые 8 лет выполняется полное техническое освидетельствование с гидроиспытаниями и дефектоскопией сварных швов. При соблюдении графика обслуживания срок службы резервуара составляет 30-40 лет.
Заключение
Правильный выбор резервуара для мазута, эффективная система подогрева и качественная теплоизоляция обеспечивают бесперебойную работу котельного оборудования и снижают эксплуатационные расходы на 25-35%. Завод ГОСТ Металл проектирует и изготавливает резервуары РВС и РГС с подогревом под конкретные задачи заказчика - от небольших расходных емкостей 10 м³ до резервуарных парков мазутохранилищ по 5000-10000 м³.
