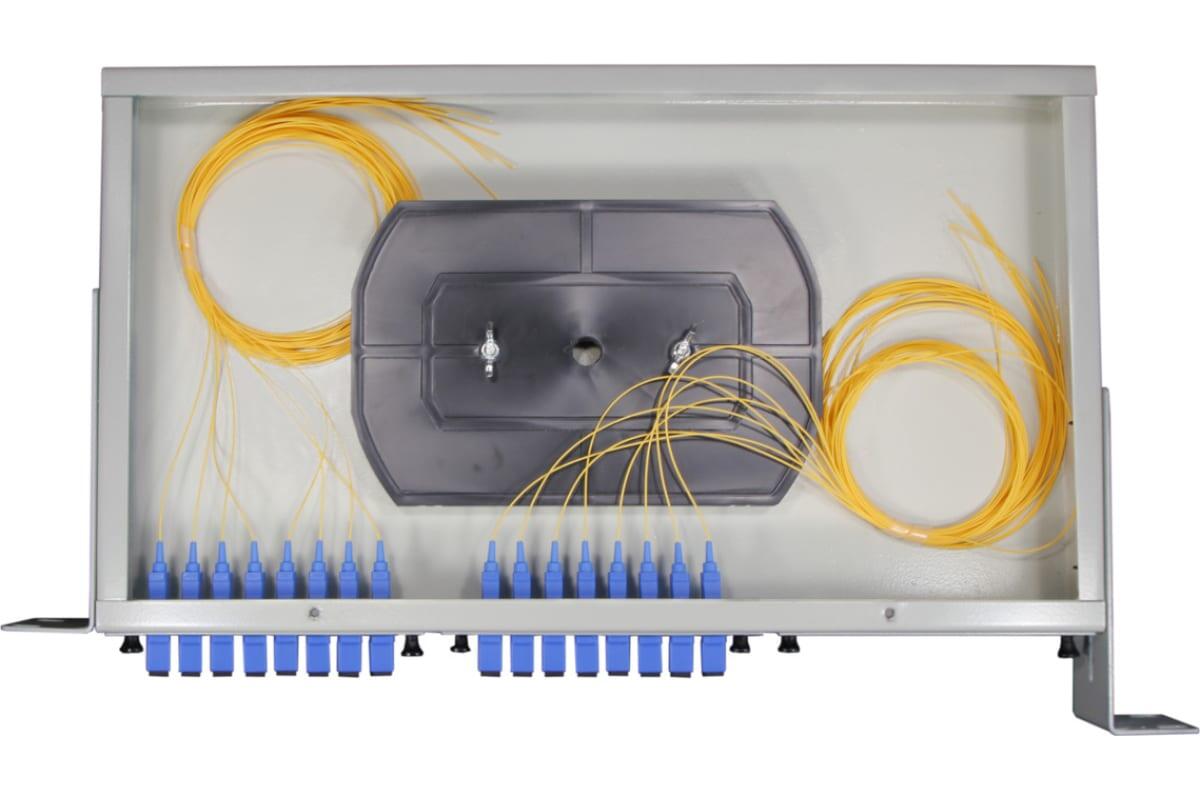

Оптические кроссы (ОК) представляют собой устройства для включения и оптического соединения каналов передачи данных. Главная цель ОК – обеспечение возможности подключения, коммутации линий связи с использованием оптических адаптеров, патч-кордов.
С помощью кросс-боксов выполняется коммутация как отдельных кабелей, так и всех вместе. В целом они используются в телекоммуникационных сетях для коммутации, управления оптическими сигналами. Он позволяет гибко перенаправлять оптические сигналы между различными портами или устройствами в сети.
Благодаря мощному корпусу из металла с ребрами жесткости кроссы обеспечивают надежное создание, защиту соединения кабельной продукции.
Использование ОК:
- маршрутизация сигналов. Он позволяет управлять перенаправляющими оптическими сигналами между различными портами, устройствами в сети. Это необходимо для создания или изменения способов передачи сигналов в зависимости от требований трафика, сетевой топологии;
- управление сетью. Кросс обеспечивает централизованную точку контроля, управления оптической сетью;
- масштабируемость. Кросс способен масштабироваться для всех растущих сетей. Модульные конструкции позволяют подключать или удалять порты, устройства при необходимости, обеспечивая гибкость, расширяемость сети;
- защита. Кросс может включать функции защиты сети, такие как резервирование и частичное переключение. Это повышает отказоустойчивость, а также обеспечивает непрерывность обслуживания в случае сбоев всего оборудования или отдельных приборов.
Особенности коммутационных панелей
Преимущества кроссов:
- не нужно устанавливать дополнительные кабеля для подключения других цифровых устройств;
- способность кроссов к адаптации, увеличению необходимых объемов, расширению всех предъявляемых требований;
- компактность всей системы;
- возможность применения вместо оптоволоконного кабеля более дешевой витой пары;
- низкая стоимость. Благодаря кроссам можно использовать самый короткий кабель, который значительно удешевляет всю систему;
- практичность – упрощенное обслуживание.
Назначение оптических муфт
Оптические муфты (ОМ) незаменимы при прокладке и обслуживании современных волоконно-оптических линий связи (ВОЛС). Они выполняют две важные функции - защищают оптическое волокно от неблагоприятного воздействия уличных условий и обеспечивают герметичное соединение между оптическими кабелями различной длины. Они используются на опорах линий электропередач.
Волоконно-оптические модели – это изделия, предназначенные для защиты сварных соединений от механических повреждений и коррозии. Конструкция муфты устроена таким образом, что не препятствует свободному доступу непосредственно к волокну для профилактического обслуживания, ремонта. Благодаря надежной герметизации муфт они используются в любых средах.
Сферы применения:
- соединение оптических волокон (ОВ). С помощью муфт соединяют два или более ОВ, обеспечивая непрерывность передачи сигнала;
- защита от повреждений. В связи с хрупкостью ОВ, они при сгибании и углублении в грунт повреждаются. Муфты защищают волокна от этих воздействий, не нарушая их механическую прочность, герметичность;
- восстановление поврежденных волокон. Идеальная возможность для восстановления поврежденных ОВ с помощью муфт методом удаления поврежденного участка и сращивания оставшихся волокон.
При монтаже линий связи из оптоволокна обязательно используют вспомогательные ОМ. На стадии их монтажа, отрезки коммутационных проводов соединяют при помощи сварки, используя сварочные аппараты. В процессе такой работы образуются швы, которые нуждаются в защите. Для этого используют ОМ. Они фиксируют провода в зажимах.
Такие вспомогательные элементы защищают неразъемные стыки. Они предохраняют оптоволокно от воздействия внешних факторов:
- сильные морозы, знойная жара;
- ливневые дожди, штормовые ветры;
- ультрафиолетовое излучение, химия.
Благодаря особой технологии крепления между собой отрезков коммутационных проводов в муфте, сохраняется их целостность во время установки, дальнейшего использования. За счет этих приспособлений специалисты выполняют разветвление оптических кабелей с целью создания магистральных оптоволоконных трактов местного значения.
Основные требования к муфтам:
- герметичность. Все отверстия должны быть закрыты герметично, чтобы избежать попадания влаги, негативно влияющей на оптическое волокно. Для достижения этого требования могут применяться различные методы: термоусаживаемые трубки, сальниковые устройства или герметики. Также муфта должна иметь степень защиты IP68, что означает ее герметичность при полном погружении в воду на длительный срок до метра глубины. Кабельные вводы и крышка также должны быть герметичными;
- прочность. ОМ изготавливают из прочного пластика с дополнительными жесткими элементами (ребрами), чтобы предотвратить воздействие на корпус механических сил и попадание влаги;
- удобство работы. Для монтажников ВОЛС важно, чтобы работа с муфтами была удобной, особенно в неудобных положениях. Важным фактором является удобство доступа к муфте и ее компонентам, а также способы укладки волокон, расположение сплайс-кассет и герметизация. Удобная муфта позволяет сократить время монтажа и повысить скорость установки оптической магистрали;
- количество и диаметр вводимых кабелей. Лучше выбирать муфту, в которую заходит один оптический кабель через один порт, чтобы минимизировать количество лишних кабельных вводов. Однако также доступны универсальные муфты с большим количеством вводов. Учет диаметра и количества используемых кабелей помогает в создании оптимальной конструкции;
- максимальное количество сварных соединений. В ОМ указывается число гильз КДЗС, которые могут быть размещены в одном слое с имеющимися сплайс-кассетами. Теперь благодаря лучшей доступности обслуживания, многие муфты позволяют устанавливать дополнительные сплайс-кассеты и надежно размещать гильзы в два слоя, что повышает ее вместимость.
Конструкционные особенности муфт
Большой выбор моделей значительно упрощает и облегчает рабочим решение любой задачи.
Это способствует в создании удобных видов инфраструктур сетей для непосредственной передачи данных по оптоволокну. Их особенностью является технология производства. Это герметичные контейнеры, в изготовлении которых используется полимер. У каждой ОМ несколько пустотелых штуцеров, которые необходимы для вывода кабелей. Главной начинкой является сплайс-кассета, в которую помещают сварные оптоволоконные участки.
Если силовые элементы зажимают хомутами, то оптоволокно фиксируют в корпусе зажимами. Оптические кабели, уложенные в гильзы КДЗС и ячейки сплайс-кассет, закрепляют защелками. В защите сварного соединения оптических кабелей используется технология герметизации, укладка силиконовых пластин и применение термоусаживаемых трубок. После окончания сварочных работ специалисты закрывают муфту плотной крышкой, а затем герметизируют.
