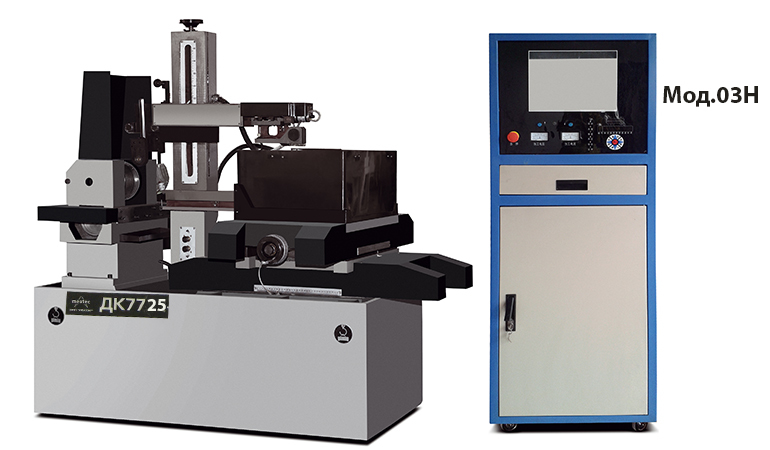

Станок однопроходный проволочно вырезной станок струйного типа с многократным использованием проволоки серии ДK77. Точность реза - 0.015 мм, шероховатость обрабатываемой поверхности до Ra 2,5, скорость электроэрозионной обработки до100 мм²/мин, возможный угол наклона проволоки 3°~30°/80 мм (конусность реза 6°~60°/80), в зависимости от установленной системы наклона проволоки. Проволочно-вырезные станки струйного типа позволяют вести обработку заготовки большой высоты за счет высокой скорости движения электрода – молибденовой проволоки, что обеспечивает высокую скорость удаления продуктов электроэрозионной обработки и интенсивному охлаждению зоны электроэрозионного прожига. Станки серии ДK77 укомплектованы централизованной системой смазки ШВП. Стойки управления оснащены системами ЧПУ, в которых встроен CAM модуль, создающего автоматически на основе загруженного контура реза (чертежа) программу обработки в G-кодах. Электроэрозионные станки ДK77 проходят проверку и предпродажную подготовку. Это гарантирует высокую точность электроэрозионной обработки при дальнейшей эксплуатации.
| параметры | ед.изм. | ДК7725 - 03Н |
| размер рабочего стола | мм | 520 х 690 |
| Перемещение рабочего стола | мм | 250 х 320 |
| максимальная толщина реза | мм | 300 |
| максимальный вес заготовки | кг | 200 |
| стандартный угол наклона проволоки | мм | ±6°/80 |
| вес станка | кг | 1200 |
| Размеры станка (Д х Ш х В | мм | 1480 х 1170 х 1400 |
| Максимальная скорость реза | мм²/мин | 80 |
| Средняя скорость реза при получении шероховатости около 3.4 Ra (1 проход), толщина заготовки 40-70 мм | мм²/мин | 60 |
| Лучшая шероховатость | Ra μм | 2,5 |
| Гарантируемая точность реза по детали | мм | 0,015 |
| Максимальная толщина реза (зависит от размера станка) | мм | 300 |
| Максимальный ток обработки | А | 2,5 |
| Мощность генератора | кВт | 1,2 |
| Тип направляющих на рабочих столах осей X,Y | - | Линейные направляющие призматического типа |
| Регулировка скорости вращения проволочного барабана | - | нет |
| Централизованная система смазки (ШВП осей X,Y, винт-гайка в карете проволочного барабана, шестерни редуктора в каретке проволочного барабана) | - | есть |
| Смазка направляющих осей X,Y через централизованную систему смазки | - | Нет, масло доливается раз в месяц |
| Управление станцией СОЖ и проволочным барабаном | - | Через выносной пульт управления |
| Компьютер и монитор вмонтированы в стойку | - | да |
| Срок гарантии | лет | 1 |
