ПКМ-100-01 предназначен для измерения срединной длины и определения отклонения от плоскопараллельности концевых мер 3 и 4 разрядов и классов точности 1 – 5 длиной от 0,5 до 100 мм
ПКМ-100-02 предназначен для измерения срединной длины и определения отклонения от плоскопараллельности концевых мер 3 и 4 разрядов и классов точности 1 – 5 длиной от 0,1 до 100 мм
ПКМ-100-03 предназначен для измерения срединной длины и определения отклонения от плоскопараллельности концевых мер 2 – 4 разрядов и классов точности 0 – 5 длиной от 0,5 до 100 мм
ПКМ-100-04 предназначен для измерения срединной длины и определения отклонения от плоскопараллельности концевых мер 2 – 4 разрядов и классов точности 0 – 5 длиной от 0,5 до 100 мм включ. и концевых мер 3 - 4 разрядов и классов точности 1 – 5 длиной от 0,1 до 0,5 мм;
ПКМ-100-05 предназначен для измерения срединной длины и определения отклонения от плоскопараллельности концевых мер 4 разряда и классов точности 2 – 5 длиной от 0,5 до 100 мм
Наша организация более 20 лет выпускает установку для поверки концевых мер длины УКМ-100 (Госрееестр № 24749-10), которая соответствует по техническим характеристикам компаратору ПКМ-100-01
| ПКМ-100-01 | ПКМ-100-02 | ПКМ-100-03 | ПКМ-100-04 | ПКМ-100-05 | |
|---|---|---|---|---|---|
| Диапазон номинальных значений длин измеряемых концевых мер | от 0,5 до 100 мм включ. | от 0,1 до 100 мм включ. | от 0,5 до 100 мм включ. | от 0,1 до 100 мм включ. | от 0,5 до 100 мм включ. |
| Дискретность отсчета | 0,01 мкм | 0,01 мкм | 0,01 мкм | 0,01 мкм | 0,01 мкм |

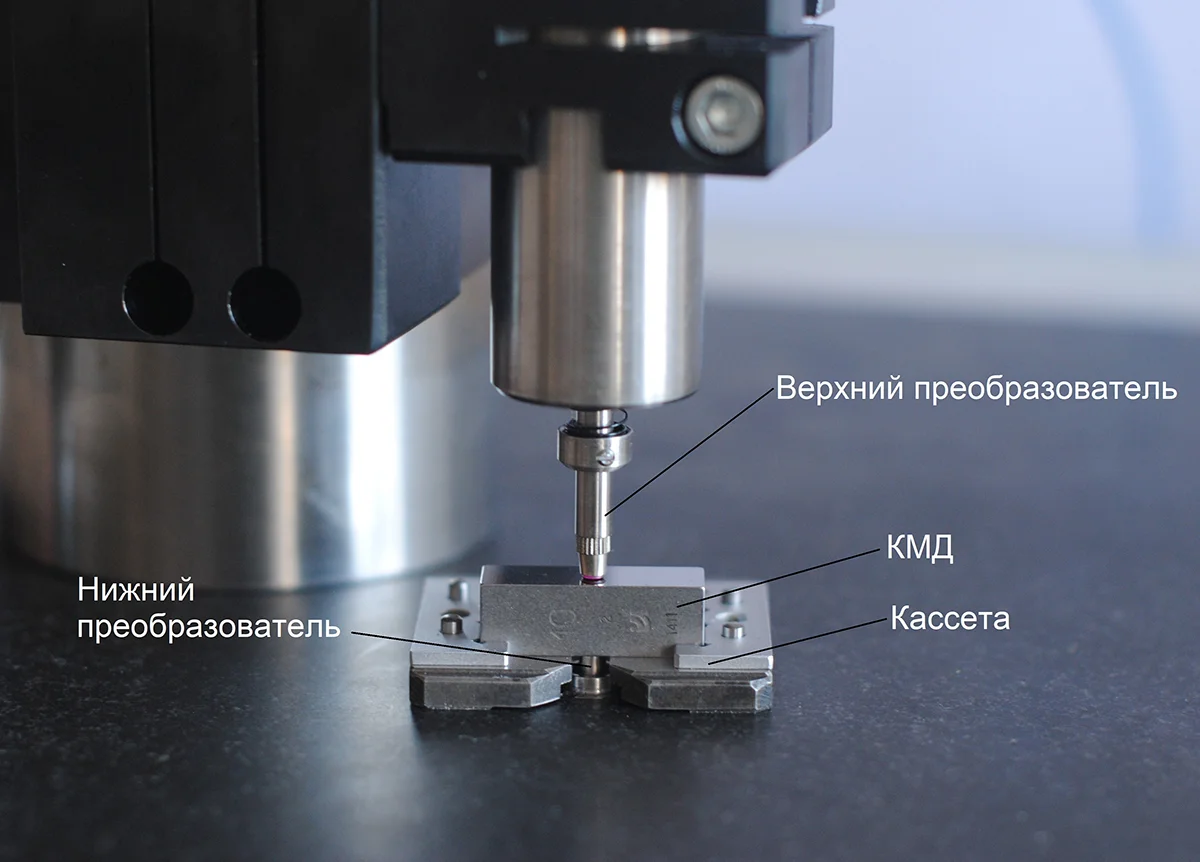

| Измерительное усилие верхнего преобразователя | 60-100 сН | 60-100 сН | 60-100 сН | 60-100 сН | 60-100 сН |
| Измерительное усилие нижнего преобразователя | 30-60 сН | 30-60 сН | 30-60 сН | 30-60 сН | - |
| Размах показаний преобразователей | не более 0,03 мкм | не более 0,03 мкм | не более 0,02 мкм | не более 0,02 мкм | не более 0,07 мкм |
| Пределы допускаемой абсолютной погрешности измерений длины концевых мер | ± 0,05 мкм | ± 0,05 мкм | ± 0,02 мкм | В диапазоне от 0,5 до 100 мм. ± 0,02 мкм, в диапазоне от 0,1 до 0,5мм ± 0,05 мкм | ± 0,15 мкм |
| Пределы допускаемой абсолютной погрешности при измерении отклонения от плоскопараллельности концевых мер | ± 0,05 мкм | ± 0,05 мкм | ± 0,03 мкм | В диапазоне от 0,5 до 100 мм. ± 0,03 мкм, в диапазоне от 0,1 до 0,5мм ± 0,05 мкм |
Инженерно-метрологический центр «Микро» создан в 1995 году. С 2000 года основной нашей деятельностью стали разработка и производство эталонных приборов для линейно-угловых измерений. На сегодняшний день мы являемся ведущим импортозамещающим производителем в стране.
Наши эталонные приборы позволяют проверять точность широкой гаммы применяемых средств измерений, среди которых:
- плоскопараллельные концевые меры длины,
- различные индикаторы,
- измерительные головки,
- слесарные и лекальные угольники,
- поверочные плиты,
- уровни, квадранты.
