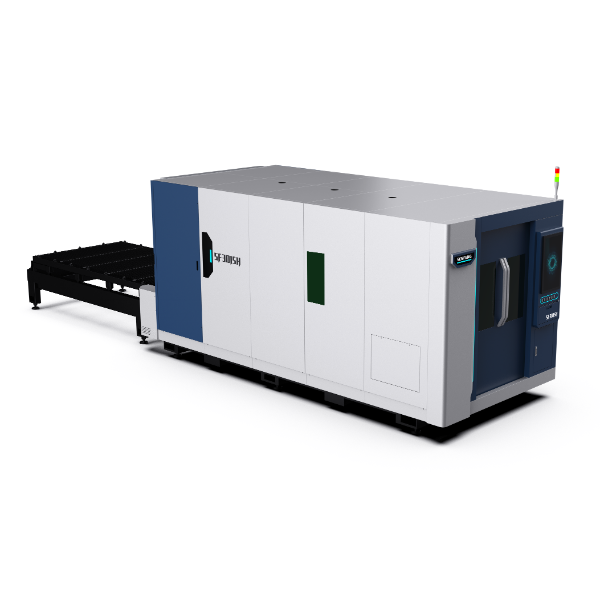

SENFENG SF3015H4 – лазерный станок высокой мощности для резки листового металлопроката, снабжённый кабинетной защитой и системой сменных столов и функцией машинного зрения (CypVision, опция)
SF3015H4 оснащается лазерными излучателями мощностью от 6 до 60 кВт и серводвигателями мощностью 4,4 кВт, которые обеспечивают максимальную скорость перемещения до 175 м/мин и и ускорение до 2G (пиковое значение). Это позволяет вести скоростной раскрой металла толщиной до 80 мм. Максимальная скорость резки - до 100 м/мин.
SF3015H4 позволяет обрабатывать листы размерами до 3000х1500 мм.
| Параметр | Значение |
|---|---|
| Мощность излучателя (Номинальная) | 6 кВт, 12 кВт, 20 кВт, 30 кВт, 60 кВт |
| Размер поля (рабочая область) | 3000 × 1500 мм |
| Рама | листовая |
| Защита кабинетного типа | Да |
| Рабочая зона листового металла (мм) | 3000 × 1500 |
| Вытяжка на рабочем столе | Секционная вытяжка |
| Система управления | FSCUT8000С |
| Вид охлаждения | промышленный чиллер Hanli |
| Система секционной вытяжки | Да |
| Области применения | резка |
| Система сменных столов | Цепная передача, смена столов происходит на разных уровнях |
| Перемещение по оси X | 1500 мм |
| Перемещение по оси Y | 3000 мм |
| Точность позиционирования | <0,03 мм |
| Точность повторения (повторное позиционирование) | <0,02 мм |
| Обрабатываемые материалы | Латунь, Листовой алюминий, Нержавеющая сталь, Оцинкованная сталь, Пружинная сталь, Сталь 09Г2С, Сталь 10ХСНД, Углеродистая сталь |
| Тип лазерного излучателя (тип лазера) | Оптоволоконный иттербиевый |
| Лазерная голова (режущая голова) | BOCI |
| Планетарный редуктор | Erefat (Германия) |
| Лазерный излучатель | Raycus |
| Максимальная потребляемая мощность | 90 кВт (зависит от источника) |
| Максимальная толщина резки углеродистой стали (мм) | 80 |
| Максимальная толщина резки нержавеющей стали (мм) | 40 |
| Максимальное ускорение по X, Y | 2G (пиковое) |
| Система приводов по X, Y | Рейка/шестерня Senfeng (APEX) |
| Минимальная ширина реза (линии) | 0,3 мм |
| Охлаждение | Водяное с системой защиты |
| Время работы лазерного излучателя (срок работы лазера) | до 100 000 часов |
| Интерфейс управления | Хост-контроллер + панель управления |
| Компьютерный интерфейс | USB |
| Объем оперативной памяти | 2 Гб |
| Общий вес (кг) | 9500 |
| Максимальная нагрузка стола (кг) | до 3000 |
| Габариты (Д×Ш×В), фактические габариты могут отличаться | 6900 × 2800 × 2500 |
| Наличие интеллектуальной системы сегментного пылеудаления | Да |
| МАКСИМАЛЬНАЯ СКОРОСТЬ ПЕРЕМЕЩЕНИЯ | 175 м/мин |
| МАКСИМАЛЬНАЯ СКОРОСТЬ РЕЗА | 100 м/мин |
| Товар аналог | Senfeng SF6015H4 – высокомощный станок лазерной резки металла с защитой кабинетного типа и системой сменных столов. Рабочее поле 6000×1500 мм. Мощность от 6 до 60 кВт. |
| Поддерживаемые графические форматы | AI, PLT, DXF, BMP, DWG |
| Портал / тип портала | литой алюминиевый |
| Контроллер | FSCUT8000C |
| Силовая электроника | Schneider Electric |
| Тип двигателя, мощность | Сервоприводы Schneider 4,4 кВт |
| Марка сервопривода | Schneider Electric |
| Сертификация | CE, ISO |
| Концевые датчики | Индуктивные |
| Газ | кислород |
| Дополнительный газ | азот, воздух |
| Напряжение питания | 380В ± 10% |
| Гарантия | 2 года |
| Серия SENFENG | H4 |
| ПО устройства для резки листа (базовая комплектация) | HypCut |
| Программа для ПО HypCut (базовая) | CypNest |
| Функция машинного зрения Cypvision | Опция |
