Бункер ПСМ-522 предназначен для транспортирования бетонной смеси от бетоносмесительного отделения (под смесителем) в формовочные пролёты, цеха, к одной или нескольким точкам распределения по ходу вперёд либо по обратному ходу, на заводах сборного железобетона.
Бункер представляет собой самоходную машину, передвигающуюся на четырёх колёсах по рельсовому пути.

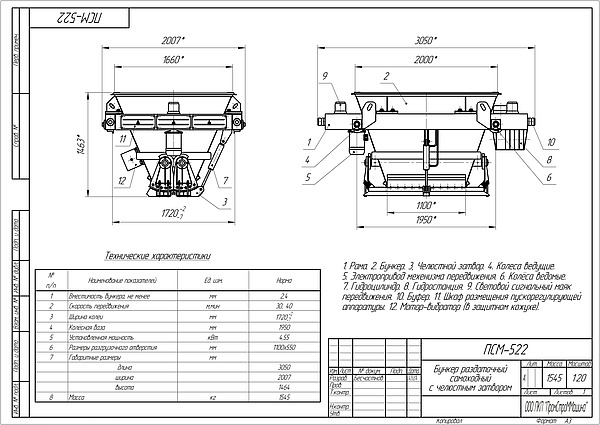

Бункер ПСМ-522 состоит из рамы, челюстного затвора с гидроцилиндром, гидростанции, навесного вибратора, светового сигнального маяка передвижения и электрооборудования с системой управления. В основу конструкции бункера заложена прочная рамная конструкция, а используемые материалы полностью безопасны и нетоксичны для оператора и обслуживающего персонала.
Рама представляет собой квадратную раму, сваренную из трубы прямоугольной, установленную на четырёх вращающихся стальных колесах, два из которых являются ведущими, а остальные два - ведомыми. Движение перемещения бункера осуществляется трёхполюсным асинхронным двигателем со встроенным тормозом, через редуктор.
Бункер выполнен в виде усечённой пирамиды. В нижней его имеется выгрузочное отверстие прямоугольного сечения размером 1100х550 мм. Челюстной затвор бункера состоит из двух сварных секторов, которые шарнирно присоединены к боковым стенкам бункера. Сектора взаимодействуют через открытую зубчатую передачу, в стыке между секторами предусмотрено уплотнение для предотвращения утечки бетонной смеси. Затвор приводится в действие с помощью гидравлического цилиндра, запитанного от гидростанции расположенного на раме бункера.
Бункер снабжён четырьмя буферами, которые в случае аварии будут ударяться о ограничители рельсового пути, которые поставляются заказчику по отдельному заказу.
Электрооборудование бункера состоит из электродвигателей передвижения и гидростанции, шкафа электрического с расположенном в нём пускорегулирующей аппаратуры, рассчитанной на подключение к сети переменного тока 380 В, 50 Гц и электроразводки. Электроаппаратура обеспечивает дистанционного управления технологическими процессами при загрузке, транспортировании и выгрузке бетонной смеси, защиту электродвигателей от перегрузки и короткого замыкания. Бункер может использоваться в автоматизированных системах адресной подачи бетонной смеси.
Передача питания электроэнергии и команд управления может осуществляться различными вариантами: через гибкий многожильный кабель, троллеи или радиоканалу.
Последовательность технологического цикла работы бункера:
- расположение и загрузка в бетоносмесительном отделении;
- включение электродвигателя и перемещение бункера с системой двойной скорости;
- остановка в точке разгрузки;
- открытие выгрузочного отверстия и затем закрытие;
- включение электродвигателя и перемещение бункера к следующей точке разгрузке или возвращение его в исходную точку.
Бункер представляет собой самоходную машину, передвигающуюся на четырёх колёсах по рельсовому пути.
Бункер ПСМ-522 состоит из рамы, челюстного затвора с гидроцилиндром, гидростанции, навесного вибратора, светового сигнального маяка передвижения и электрооборудования с системой управления. В основу конструкции бункера заложена прочная рамная конструкция, а используемые материалы полностью безопасны и нетоксичны для оператора и обслуживающего персонала.
Рама представляет собой квадратную раму, сваренную из трубы прямоугольной, установленную на четырёх вращающихся стальных колесах, два из которых являются ведущими, а остальные два - ведомыми. Движение перемещения бункера осуществляется трёхполюсным асинхронным двигателем со встроенным тормозом, через редуктор.
Бункер выполнен в виде усечённой пирамиды. В нижней его имеется выгрузочное отверстие прямоугольного сечения размером 1100х550 мм. Челюстной затвор бункера состоит из двух сварных секторов, которые шарнирно присоединены к боковым стенкам бункера. Сектора взаимодействуют через открытую зубчатую передачу, в стыке между секторами предусмотрено уплотнение для предотвращения утечки бетонной смеси. Затвор приводится в действие с помощью гидравлического цилиндра, запитанного от гидростанции расположенного на раме бункера.
Бункер снабжён четырьмя буферами, которые в случае аварии будут ударяться о ограничители рельсового пути, которые поставляются заказчику по отдельному заказу.
Электрооборудование бункера состоит из электродвигателей передвижения и гидростанции, шкафа электрического с расположенном в нём пускорегулирующей аппаратуры, рассчитанной на подключение к сети переменного тока 380 В, 50 Гц и электроразводки. Электроаппаратура обеспечивает дистанционного управления технологическими процессами при загрузке, транспортировании и выгрузке бетонной смеси, защиту электродвигателей от перегрузки и короткого замыкания. Бункер может использоваться в автоматизированных системах адресной подачи бетонной смеси.
Передача питания электроэнергии и команд управления может осуществляться различными вариантами: через гибкий многожильный кабель, троллеи или радиоканалу.
Последовательность технологического цикла работы бункера:
- расположение и загрузка в бетоносмесительном отделении;
- включение электродвигателя и перемещение бункера с системой двойной скорости;
- остановка в точке разгрузки;
- открытие выгрузочного отверстия и затем закрытие;
- включение электродвигателя и перемещение бункера к следующей точке разгрузке или возвращение его в исходную точку.
