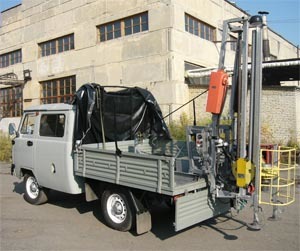

Малогабаритная буровая шнековая установка УБШМ-1-20 - для бурения вертикальных скважин шнековым и колонковым способом с промывкой и без промывки в грунтах I-IV категорий и неустойчивых породах, и колонковым способом с промывкой в грунтах до VIII категории при проведении инженерно-геологических изысканий в труднодоступных районах или стесненных условиях. Установка обеспечивает возможность работы буровым инструментом длиной 1500 мм. УБШМ-1-20 может быть смонтирована на следующие транспортные базы: ГАЗ-71, ГАЗ-66, Газель, УАЗ-Фермер, вездеходы и снегоболотоходы. Технические характеристики Величина Глубина бурения, макс., м шнеками дм. 70 мм 50 шнеками дм. 85 мм 40 шнеками дм. 150 мм 12 Ход вращателя, ммм 1750 Подача вращателя гидроцилиндр Усилие подачи вращателя, кН (кгс) при давлении на забой (ном./макс.) 8 (800)/13 (1300) при подъеме колонны (ном./макс.) 13 (3000)/30 (3000) Рабочее давление в гидросистеме (ном./макс.), МПа, (кгс/см2) 5,5 (55)/10 (100) Скорость перемещения вращателя при подъеме и опускании колонны, м/с 0...0,28 Число ступеней коробки передач 5+реверс Максимальный крутящий момент, Н*м (кгс*м) 2200 (220) Привод вращателя и насоса гидросистемы ДВС двухцилиндровый, четырехтактный бензиновый с воздушным охлаждением OHV мощность, кВт (л.с.), не менее 14,7 (20) Габаритные размеры буровой установки (без аутригеров), мм, не более (ДхШхВ) 850х1000х2600 Обслуживающий персонал. человек 2 Масса установки (без транспортной базы, ЗИП и рабочей жидкости в гидросистеме), кг, не более 400
