Установка работает на принципе индукционного разогрева проводящих объектов в высокочастотных электромагнитных полях, под действием возникающих в них вихревых токов высокой частоты.

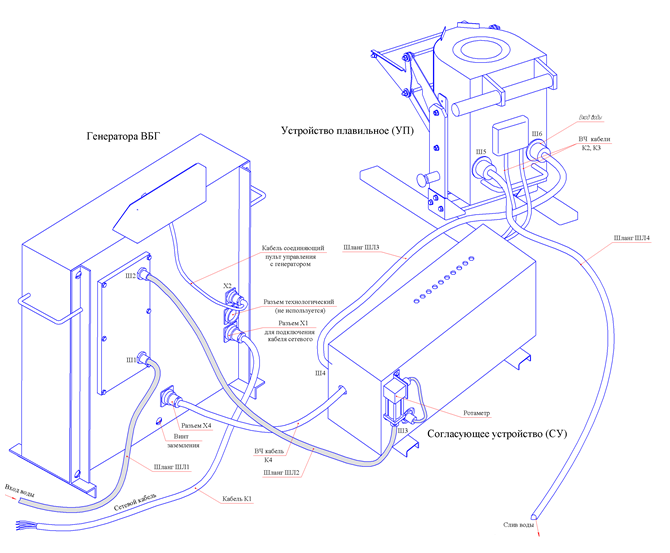

В генераторе ВБГ сетевое напряжение 380 В, 50 Гц преобразуется в высокочастотное с частотой 66 кГц и по межблочному кабелю подается в устройство плавильное УП, состоящее из индуктора, графитового тигля, термозащитной рубашки и поворотного устройства. Индуктор, находящийся в непосредственной близости от тигля, который разогревается под действием наведенных токов Фуко до температуры 1300 °С, охлаждается проточной водой. Для выливания расплава из тигля УП снабжено поворотным устройством, которое имеет фиксатор и приводится в движение посредством ручек 1 и 2, при этом изложница, помещенная на специальном кронштейне типа «пантограф», при любом угле наклона тигля находится в таком положении, которое позволяет производить разлив расплава в одну и ту же точку (центр изложницы).
Технические характеристики
1. Емкость плавильного агрегата (по меди), литр – 0,6
2. Мощность питающего преобразователя – 5 кВт (КПД – не ниже 93%)
3. Мощность потребляемую от сети – 5 кВт
4. Число фаз питающей сети – 3
5. Число фаз контурной цепи - 1
6. Номинальная частота: -питающей сети – 50 Гц; -контурной цепи – 66 кГц
7. Номинальное напряжение: -питающей сети – 380В; -контурной цепи – 150 В
8. Температура перегрева металла – по технологии плавки(рабочая температура 1300°С)
9. Расход охлаждающей воды при температуре 25°С: -через индуктор – 20-100 л/ч;
-через преобразователь – 20-100 л/ч; -через конденсаторные батареи – охлаждения не требуют
10. Давление охлаждающей воды – самотеком
11. Длительность разогрева печи для выхода на рабочий режим - не более 20 мин.
12. Длительность плавки на разогретой печи – не более 20 мин.(при 50% заполнении тигля золотом)
13. Масса плавильного агрегата: генератор – 25 кг; печи УП-0,6 – 15 кг; согласующего устройства – 9кг
14. Габаритные размеры: генератора – 680х720х250; печи УП-0,6 — 350х450х400; согласующего устройства — 510х280х220
Предоплата в размере 100% от общей стоимости оборудования в течение 5 рабочих дней со дня подписания договора.
Доставка транспортными компаниями за счет Покупателя.
