Установка работает на принципе индукционного разогрева проводящих объектов в высокочастотных электромагнитных полях под действием возникающих в них вихревых токов высокой частоты.

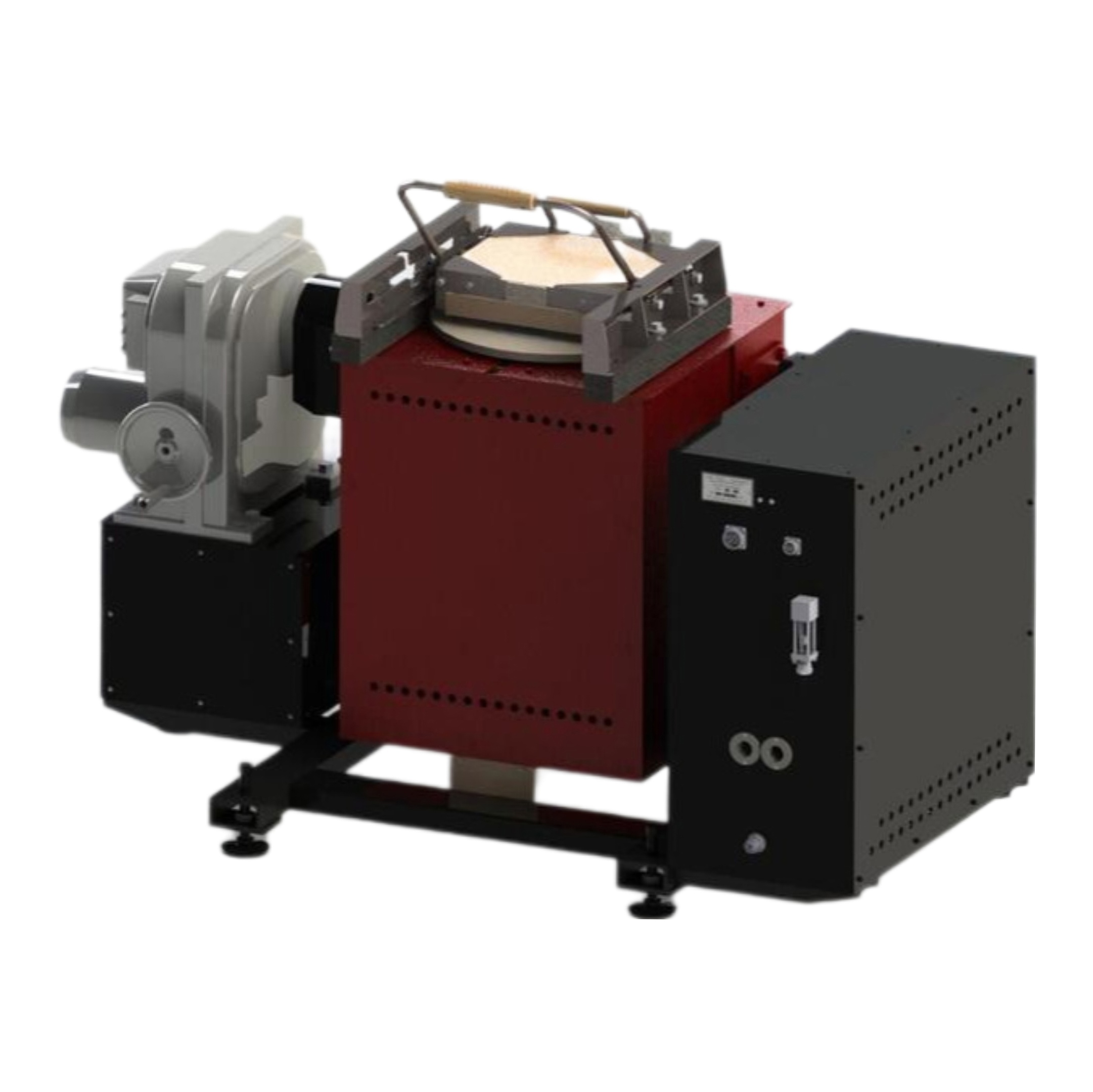

В ВБГ сетевое напряжение 380 В, 50 Гц преобразуется в высокочастотное с частотой 66 кГц и по межблочному кабелю подается в устройство плавильное, совмещенное с согласующим, состоящее из согласующего трансформатора, блока конденсаторов, индуктора, графитового тигля, термозащитной рубашки и подъемного устройства. Индуктор, находящийся в непосредственной близости от тигля, который разогревается под действием наведенных токов Фуко до температуры 1300 °С, охлаждается проточной водой.
Для выливания расплава из тигля установка снабжена подъемным устройством, которое приводится в действие электродвигателем (МЭОФ), управляемым с помощью дистанционного пульта управления (тельферный), либо с помощью радиопульта дистанционного управления (далее по тексту – радиопульт). При этом предусмотрена возможность ручного подъема с помощью рукоятки маховика.
Также имеется возможность с помощью радиопульта включать и выключать генератор ВБГ.
Технические характеристики
1. Емкость плавильного агрегата (по меди) – 50 кг
2. Мощность питающего преобразователя – 16 кВт (КПД – не ниже 93%)
3. Мощность потребляемая от сети – 16 кВт
4.Число фаз питающей сети – 3
5.Число фаз контурной цепи - 1
6. Номинальная частота:
-питающей сети – 50 Гц
-контурной цепи – 66 кГц
7. Номинальное напряжение:
-питающей сети – 380В
-контурной цепи – 150 В
8.Гарантированная температура тигля 1300°С
9. Расход охлаждающей воды при температуре 25°С
-через индуктор – 20-150 л/ч
-через преобразователь – 20-150 л/ч
10. Давление охлаждающей воды – самотеком
11. Длительность разогрева печи для выхода на рабочий режим - не более 30 мин.
12. Длительность плавки на разогретой печи – не более 40 мин.(при 50% заполнении тигля золотом)
13. Масса плавильного агрегата не более 400 кг.
14. Габаритные размеры ДШВ:
-преобразователя не более – 760х410х580мм
-печи - 900х1538х994* мм
15.Тип и марка применяемых тиглей – АА 50 Т1, АК 50 Т1
Предоплата в размере 50% от общей стоимости оборудования в течение 5 рабочих дней со дня подписания договора. Оплата оставшихся 50% стоимости производится не позднее 5 дней с даты получения сообщения о готовности оборудования к отгрузке.
Срок изготовления оборудования в течение 20 рабочих дней после получения на расчетный счет предоплаты в размере 50% от общей стоимости оборудования.
Отгрузка в течение 5 рабочих дней после получения 100% оплаты.
Самовывоз со склада либо с привлечением транспортной компании за счет Покупателя.
