Установка плавильная высокочастотная УПВ-10/4,0

Установка плавильная высокочастотная УПВ-10/4,0

Индукционная плавильная высокочастотная установка УПВ–10/4.0 предназначена для плавки металлов и неметаллических материа-лов с точкой плавления до 1300 °С.
- 1 188 000₽ Шт
Заказать

О товаре Характеристики О компании Оплата и доставка

Установка работает на принципе индукционного разогрева проводящих и полупроводящих объектов в высокочастотных электромагнитных полях под действием возникающих в них вихревых токов высокой частоты.

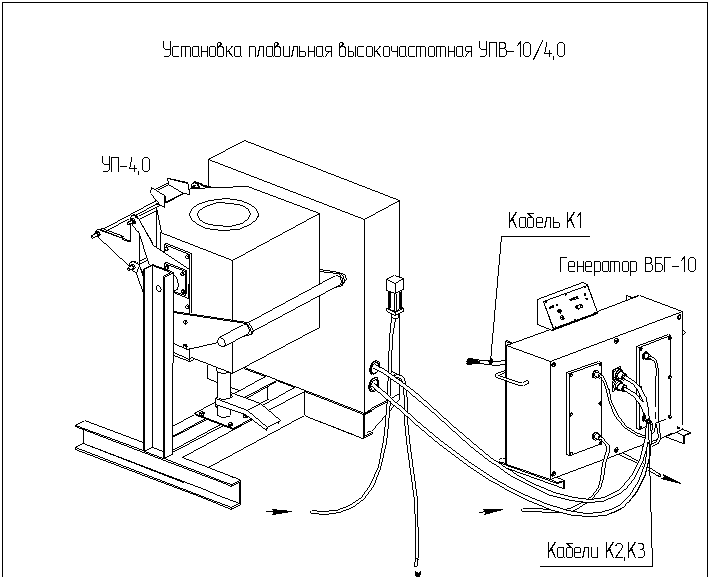

В генераторе сетевое напряжение 380 В, 50 Гц преобразуется в высокочастотное с частотой 66 кГц и по межблочному кабелю подается в устройство плавильное, состоящее из индуктора, графитового тигля, термозащитной рубашки и поворотного устройства. Индуктор, находящийся в непосредственной близости от тигля, который разогревается под действием наведенных токов Фуко до температуры 1300 °С, охлаждается проточной водой. Для выливания расплава из тигля установка снабжена поворотным устройством, которое приводится в движение посредством штанги, при этом изложница, помещенная на специальном кронштейне типа “пантограф”, при угле наклона тигля находится в таком положении, которое позволяет производить разлив расплава в одну и ту же точку (центр изложницы).

Технические характеристики

1. Емкость плавильного агрегата (по меди) – 30 кг

2. Мощность питающего преобразователя – 10 кВт (КПД – не ниже 93%)

3. Мощность потребляемая от сети – 10 кВт

4. Число фаз питающей сети – 3

5. Число фаз контурной цепи - 1

6. Номинальная частота:

- питающей сети – 50 Гц

- контурной цепи – 66 кГц

7. Номинальное напряжение:

- питающей сети – 380В

- контурной цепи – 150 В

8. Температура перегрева металла – по технологии плавки (рабочая температура 1300°С)

9. Расход охлаждающей воды при температуре 25°С

- через индуктор – 20-100 л/ч

- через преобразователь – 20-100 л/ч

- через конденсаторные батареи – охлаждения не требуют

10. Давление охлаждающей воды – самотеком

11. Длительность разогрева печи для выхода на рабочий режим - не более 30 мин.

12. Длительность плавки на разогретой печи – не более 40 мин. (при 50% заполнении тигля золотом)

13. Масса:

- генератора ВБГ-10 – 45 кг

- плавильного устройства – 130 кг

14. Габаритные размеры:

- генератора ВБГ-10 – 577х760х390

- плавильного устройства – 776х770х706 мм

15. Способ передачи энергии между преобразователем и печью – ЛЭШД кабель

16. Тип и марка применяемых тиглей – графитовый тигель 3,7 л

17. Наличие пульта дистанционного управления – по требованию заказчика

18. Наличие систем автоматической защиты – 3 степени защиты, контроль исправности силовых ключей, защита от скачков тока нагрузки, АПЧ, ограничение тока нагрузки

Более 30 лет мы производим собственное индукционное оборудование на базе оригинальных разработок. Основная наша продукция - это плавильные тигельные установки УПВ мощностью от 5 до 50 кВт для плавки цветных металлов с тиглями объемом от 0,125 до 12 литров (от 1 до 100 кг по меди), кроме того ограниченными сериями производим различное технологическое оборудование, связанное с нагревом металлов, в том числе оборудование для пайки, закалки, оборудование для съема лабиринтных подшипниковых колец, приборы для бесконтактного нагрева металлических труб.

Предоплата в размере 50% от общей стоимости оборудования в течение 5 рабочих дней со дня подписания договора. Оплата оставшихся 50% стоимости производится не позднее 5 дней с даты получения сообщения о готовности оборудования к отгрузке.

Доставка транспортными компаниями за счет Покупателя.
