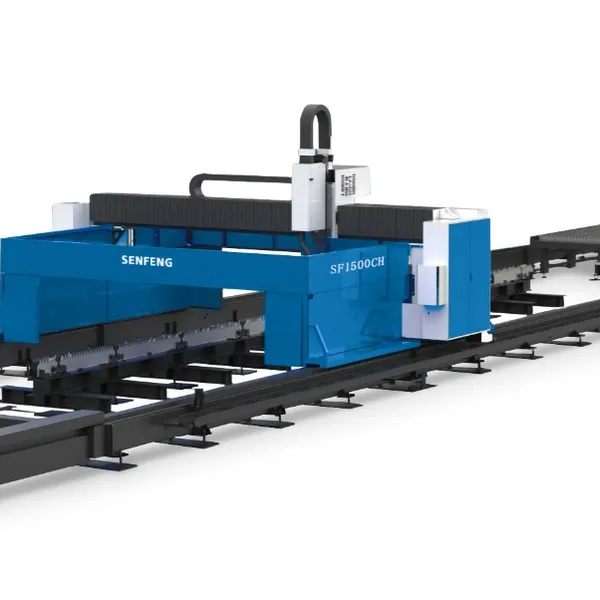

Senfeng SF1500CH – высокомощный комплекс лазерной резки балочного металлопроката (тавр, двутавр), имеет портальную конструкцию. Помимо поперечной резки балок, также может выполнять маркировку, резку отверстий, снятие фасок и резку листового металлопроката (опция). Может комплектоваться роботизированной установкой для лазерной сварки балки (опция).
SF1500CH оснащается лазерными излучателями мощностью от 12 до 30 кВт. Рабочая область длиной до 28 метров и шириной до 3 м.
Производственная линия SF1500CH может резать горячекатаные и сварные тавровые и двутавровые балки постоянного и переменного сечения.
| Мощность излучателя (Номинальная) |
12 кВт , 20 кВт , 30 кВтЗаказать |
| Рама |
листоваяЗаказать |
| Система управления |
FSCUT9200Заказать |
| Вид охлаждения |
промышленный чиллер HanliЗаказать |
| Области применения |
резкаЗаказать |
| Система сменный столов |
нетЗаказать |
| Точность позиционирования |
±0.01 ммЗаказать |
| Точность повторения (повторное позиционирование) |
±0.05 мм/мЗаказать |
| Обрабатываемые материалы |
Нержавеющая сталь, Оцинкованная сталь, Сталь 09Г2С, Сталь 10ХСНД, Углеродистая стальЗаказать |
| Тип лазерного излучателя (тип лазера) |
Оптоволоконный иттербиевыйЗаказать |
| Лазерная голова (режущая голова) |
Boci с возможностью 3D резкиЗаказать |
| Планетарный редуктор |
DesboerЗаказать |
| Лазерный излучатель |
RaycusЗаказать |
| Максимальное ускорение по X, Y |
0.5 GЗаказать |
| Система приводов по X,Y |
Рейка/шестерня Senfeng (APEX)Заказать |
| Минимальная ширина реза (линии) |
0,1 ммЗаказать |
| Охлаждение |
Водяное с системой защитыЗаказать |
| Время работы лазерного излучателя (cрок работы лазера) |
до 100 000 часовЗаказать |
| Интерфейс управления |
Хост-контроллер + панель управленияЗаказать |
| Компьютерный интерфейс |
USBЗаказать |
| Уровень защиты (общего источника питания) |
IP54Заказать |
| Габариты (ДхШхВ), фактические габариты могут отличаться |
35 660 х 5900 х 3000 ммЗаказать |
| МАКСИМАЛЬНАЯ СКОРОСТЬ ПЕРЕМЕЩЕНИЯ |
60 м/минЗаказать |
| МАКСИМАЛЬНАЯ СКОРОСТЬ РЕЗА |
50 м/минЗаказать |
| Поддерживаемые графические форматы |
AI, PLT, DXF, BMPЗаказать |
| Портал / тип портала |
литой алюминиевыйЗаказать |
| Контроллер |
FSCUT9200Заказать |
| Тип двигателя, мощность |
Сервоприводы TECO 4,4 кВтЗаказать |
| Марка сервопривода |
TECOЗаказать |
| Сертификация |
CE, ISOЗаказать |
| Концевые датчики |
ИндуктивныеЗаказать |
| Газ |
воздухЗаказать |
| Дополнительный газ |
кислород, азотЗаказать |
| Напряжение питания |
380В ± 10%Заказать |
| Гарантия |
2 годаЗаказать |
| Серия SENFENG |
CHЗаказать |
| ПО устройства для резки труб и профилей (базовая комплектация) |
FACutЗаказать |
| Программа для ПО TubePro (базовая комплектация) |
TubesTЗаказать |
| Программа для резки листового металла (опционально) |
СypNestЗаказать |
| Рабочая область (фасонный металлопрокат), мм |
28 000 х 3 000Заказать |
| Рабочая область (листовой металлопрокат) опция, мм |
12 000 х 2 500Заказать |
| Двутавровая балка, ширина резки х высота пропила, мм |
1 500 х 500Заказать |
| Максимальная режущая способность, толщина вертикального разреза / скокс фланца, мм |
≤ 40 / ≤ 30 ммЗаказать |
| Максимальные размеры заготовки, длина х ширина, мм |
26 000 х 2 500 (коническая резка)Заказать |
