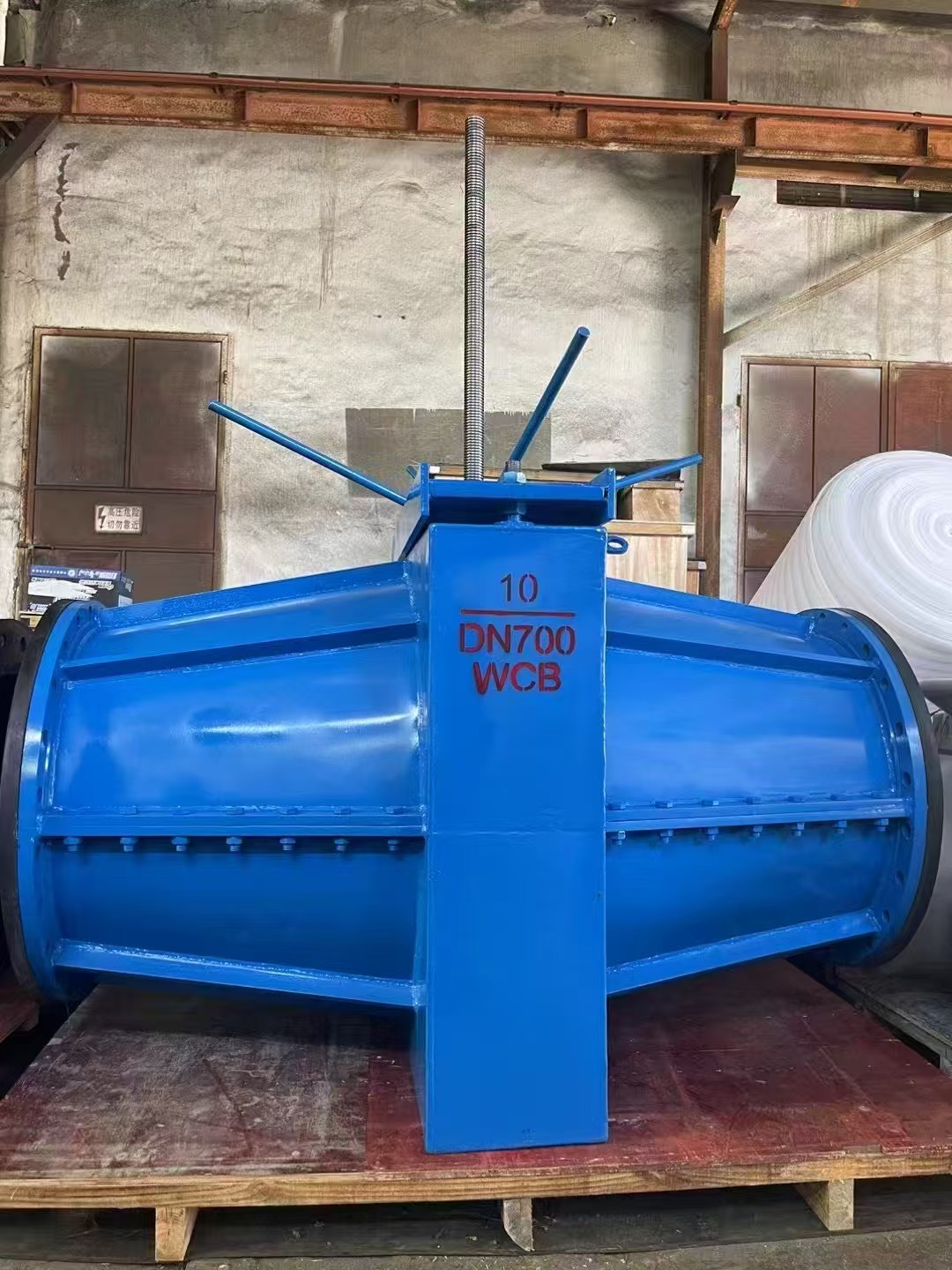

Шланговая задвижка чугунная с редуктором 33ч517р
Шланговая задвижка используется в магистралях, транспортирующих потоки с высокой вязкостью или большим содержанием абразивных частиц. Классическая запорная арматура в таких условиях не работает, поскольку абразивная взвесь может повредить даже самый стойкий запорный элемент. Поэтому в трубопроводах, транспортирующих сильно загрязненные потоки, используется особая задвижка, запорный элемент которой просто пережимает эластичную вставку в седле корпуса.
ЗАДВИЖКА ШЛАНГОВАЯ — ОСОБЕННОСТИ КОНСТРУКЦИИ
Шланговая арматура, как и любой другой запорный элемент, состоит из следующих деталей:
Корпуса
Запорного узла
Органов управления
Такая схема не отходит от классической компоновки запорной арматуры. Однако специфика конструкции задвижек данного типа проявляется в каждом узле данного устройства. Например, корпус задвижки сформирован в виде тройника, горизонталь которого образована магистральными торцами, а вертикаль — штуцером, принимающим регулировочный вентиль. Однако во внутренней части корпуса задвижки нет седла, принимающего запорный элемент. Магистральные торцы арматуры оформлены в виде резьбовых штуцеров (патрубков) или фланцев.
Шланговая задвижка фланцеваяСам запорный элемент шланговой арматуры отличается от аналогичных деталей запорно-регулирующих устройств для трубопроводов самым кардинальным образом. Этот узел оформлен не как тело вращения, и не как клин – запорный элемент шланговой арматуры выполнен в виде эластичного, полого цилиндра (по сути – отрезка шланга), который просто сдавливается клином или поршнем.
Органы управления шланговой задвижкой оформлены по классической схеме: в вертикальный торец корпуса вводится резьбовой шток, к концу которого крепится запорное устройство. Особенности конструкции органов управления проявляются именно в форме запорного устройства, которое напоминает пресс. Причем запор может состоять из двух половин – верхней и нижней, которые движутся навстречу друг другу, прикрывая эластичный патрубок. Именно по такому принципу функционирует задвижка шланговая 33а17р, запор которой состоит из двух частей.
Чертеж шланговой задвижки чугунной с редуктором 33ч517р
Материалы основных деталей
| № | Наименование Детали | Материал |
| 1 | Редуктор | Чугун |
| 2 | Шток | Q235A |
| 3 | Верхняя прижимная плита | Чугун |
| 4 | Средняя прижимная плита | Чугун |
| 5 | Патрубок | EPDM |
| 6 | Корпус | Чугун |
| 7 | Стойка | Q235A |
| 8 | Нижняя прижимная плита | Чугун |
Основные габаритные & присоединительные размеры
|
Номинальное давление, МПа |
Рабочее давление, МПа |
Ду, мм | L | L1 | H≈ | фD | фК | n-фd |
| 1,0 | 0,6 | 25 | 145 | 124 | 150 | 115 | 85 | 4-ф14 |
| 32 | 160 | 145 | 174 | 135 | 100 | 4-ф18 | ||
| 40 | 180 | 157 | 186 | 145 | 110 | 4-ф18 | ||
| 50 | 210 | 160 | 205 | 160 | 125 | 4-ф18 | ||
| 65 | 250 | 199 | 238 | 180 | 145 | 4-ф18 | ||
| 80 | 302 | 222 | 241 | 195 | 160 | 4-ф18 | ||
| 100 | 350 | 250 | 301 | 215 | 180 | 8-ф18 | ||
| 125 | 432 | 318 | 360 | 245 | 210 | 8-ф18 | ||
| 150 | 498 | 350 | 405 | 280 | 240 | 8-ф23 | ||
| 0,4 | 200 | 650 | 446 | 545 | 335 | 295 | 8-ф23 | |
| 250 | 797 | 516 | 632 | 390 | 350 | 12-ф23 | ||
| 300 | 930 | 562 | 741 | 440 | 400 | 12-ф23 | ||
| 350 | 840 | 790 | 950 | 500 | 460 | 16-ф23 | ||
| 400 | 910 | 840 | 980 | 565 | 515 | 16-ф26 |
*Реальные размеры могут чуть отличаться.
