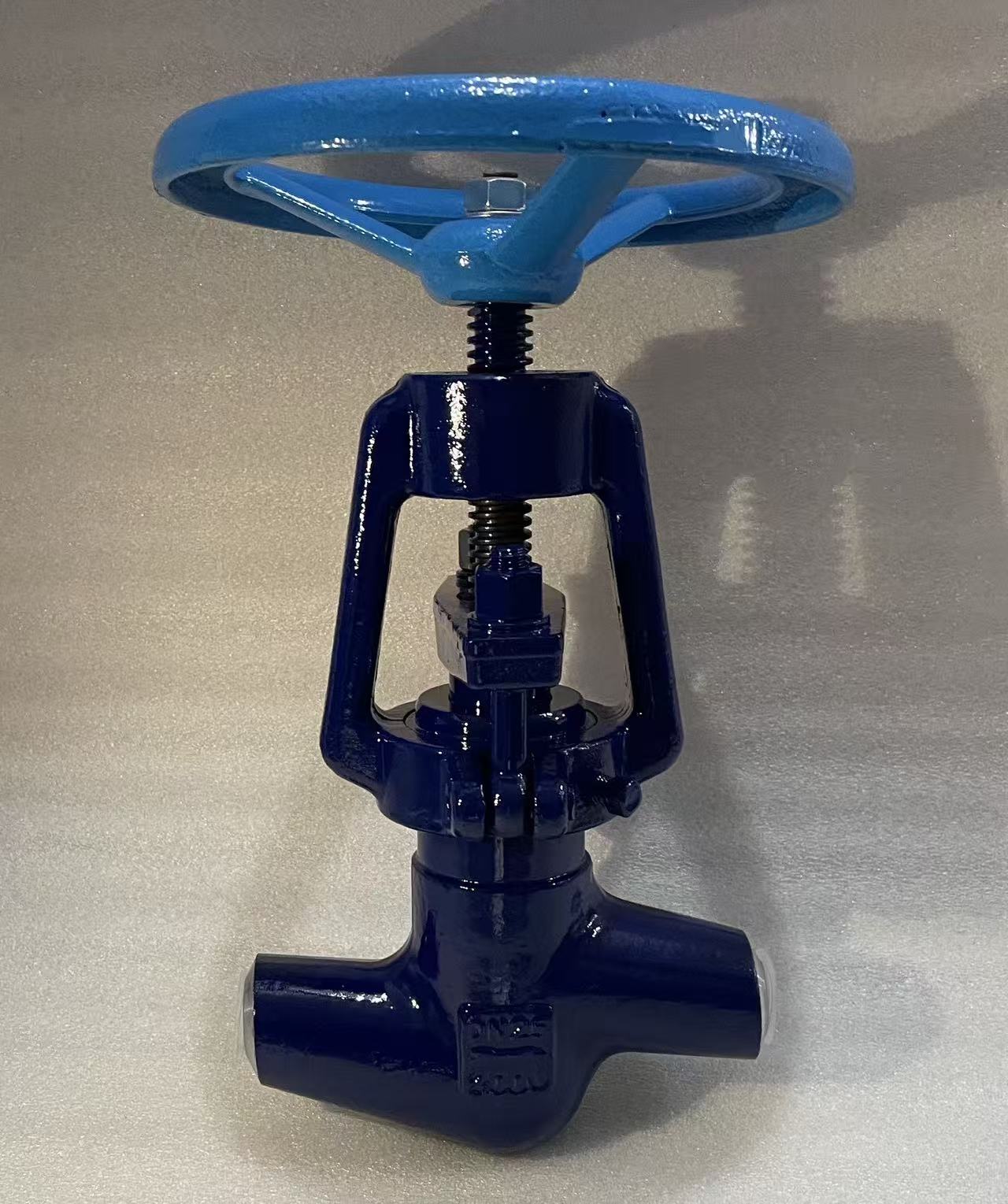

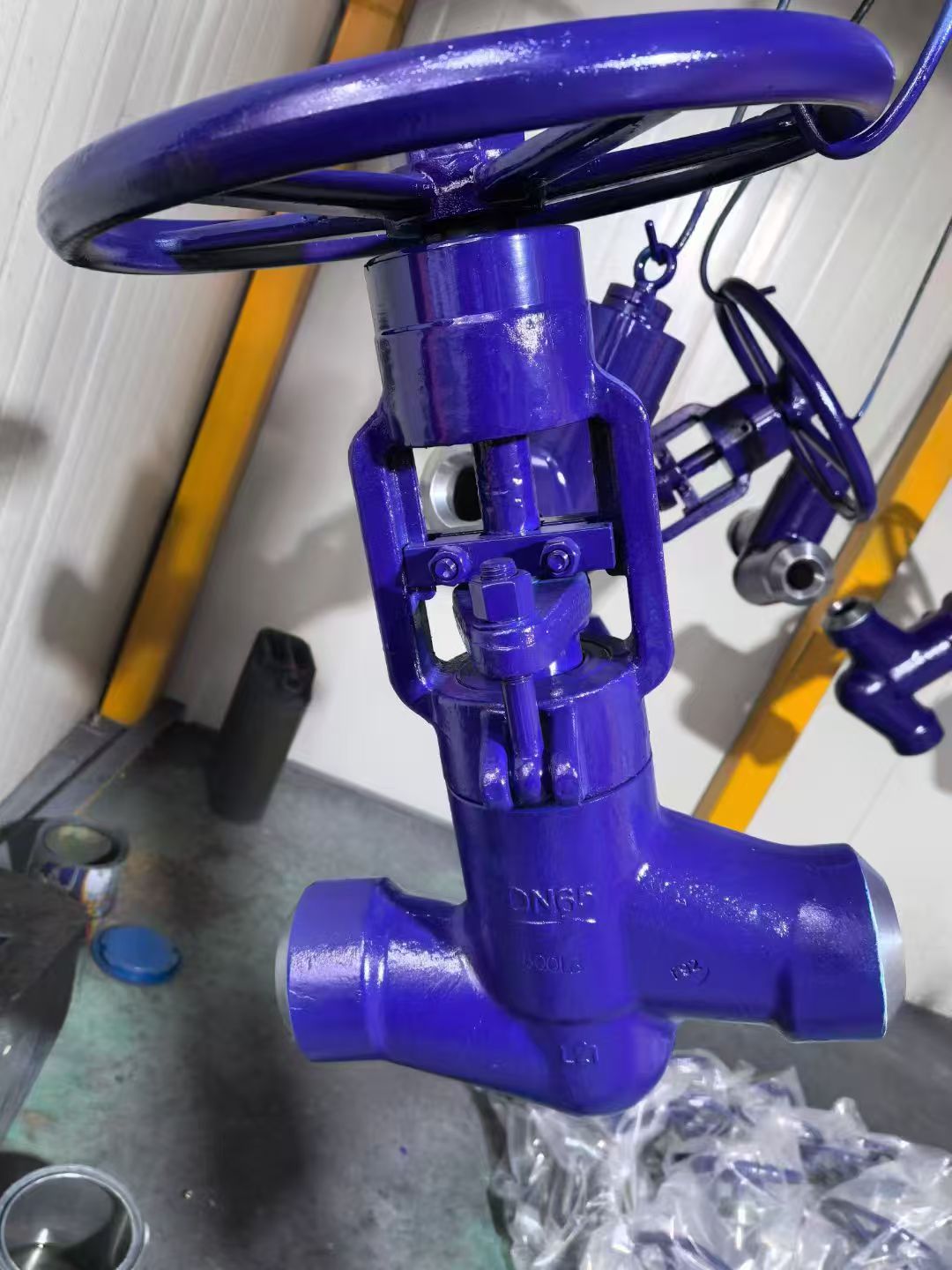

Вентиль энергетический ручной под приварку высокого давления
Применение
Вентиль энергетический устанавливается на водопроводах и паропроводах в качестве открывающего и закрывающего устройства. Вентиль должен находиться в полностью закрытом или полностью открытом состоянии и не может использоваться в качестве регулирующего клапана.
Обзор структуры
1. Корпус и крышка изготовлены из штампованных деталей, соединены резьбой и закреплены установочными винтами.
2. Верхний и нижний штоки соединены соединителями, а нижний шток и диск соединены как одно целое. При открывании и закрывании верхний шток вращается, а нижний шток перемещается вертикально. Поверхность нижнего штока обработана антикоррозийным азотированием, что обеспечивает хорошие антикоррозионные и противоизносные свойства.
3. Вентиль может быть установлен в любом месте трубопровода, а среда подается от нижнего потока к верхнему (прямой поток).
4. Вентиль оснащен специальным устройством для открывания и закрывания, которое очень легко открывается и закрывается под высоким давлением.
Чертеж вентиля энергетического ручного под приварку высокого давления
Материалы основных деталей
| № | Наименование Детали | Материал |
| 1 | Корпус | 12Cr1MoV+STL |
| 2 | Диск | 12Cr1MoV+STL |
| 3 | Шайба | 304 |
| 4 | Набивка | Гибкий графит |
| 5 | Штифт | 45 |
| 6 | Болт с ушком | B16 |
| 7 | Сальник | 2Cr13 |
| 8 | Сальниковый фланец | A105 |
| 9 | Шайба | A3 |
| 10 | Гайка | 2H |
| 11 | Зажим | A3 |
| 12 | Зажим | A3 |
| 13 | Шар | 304 |
| 14 | Гайка | 35 |
| 15 | Упорка | A105 |
| 16 | Шток | 1Cr13 |
| 17 | Гайка штока | Алюминиевая бронза |
| 18 | Винт | Чугун |
| 20 | Ручка | A3 |
| 21 | Шайба | A3 |
| 22 | Гайка | 25 |
Основные габаритные & присоединительные размеры
| DN | H | L | D | d | D0 |
| 10 | 200 | 110 | 22 | 10 | 150 |
| 15 | 260 | 160 | 40 | 15 | 200 |
| 20 | 260 | 160 | 40 | 19 | 200 |
| 25 | 260 | 160 | 40 | 21 | 200 |
*Реальные размеры могут чуть отличаться.
