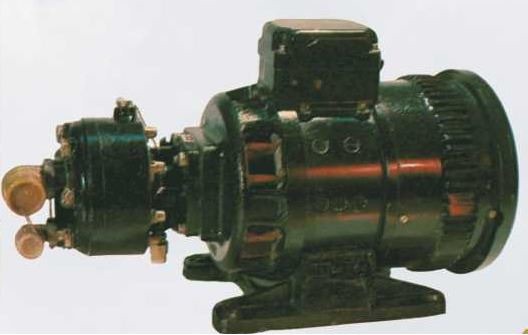

Техническое описание электроприводных насосов 465 Электроприводные насосы 465 выпускаются в шести вариантах 465А, 465Д, 465К, 465МТВ, 465МТВ-2, 465П. Все варианты являются электроприводными (за исключением насоса 465П, который представляет собой насос 465К без электродвигателя) насосами плунжерного типа и предназначены для нагнетания рабочей жидкости в гидравлическую систему. Двигатели, установленные на насосы 465, представляют собой электродвигатели с компаудным возбуждением и самовентиляцией, рассчитаны на работу от источника постоянного тока 27В. Что позволяет использовать насосы 465 в центраторах внутренних гидравлических для прокладки трубопроводов в полевых условиях где отсутствует промышленный ток и источником электричества является автономный сварочный агрегат. Основные технические данные. Условные обозначения 465А 465Д 465К 465МТВ, 465МТВ-2 Привод насоса от электродвигателя МП-6000-2С МП-6000-2С Д-4500К Д-1500ТВ Мощность электродвигателя, квт 6 6 4,5 1,5 Рабочая жидкость Масло АМГ-10 ГОСТ 6794-75 (ВМГЗ) Направление вращения Левое, по ГОСТ 1630-46 Номинальное напряжение, В 27 27 27 27 Максимальное давление нагнетания, кгс/см2 225 315 180 150 Рабочее давление нагнетания, кгс/см2 150 210 150 150 Потребляемая сила тока, А, не более 310 250 155 90 Допустимые температуры окружающей среды, С +/-60 +/-60 +/-60 +/-60 Допустимые температуры рабочей жидкости, С От+70, до-55 От+70, до-50 От+70, до -60 От+70, до -60 Производительность При напряжении 27В, давлении нагнетания 150кгс/см2 и температуре масла +50С: не менее 15,7л/мин. В конце срока службы не менее 15л/мин При напряжении 27В, давлении нагнетания 210кгс/см2 и температуре масла +50С: не менее 8л/мин. При напряжении 27В, давлении нагнетания 150кгс/см2 и температуре масла +25+5С и абсолютном давлении на входе 760мм рт.ст: не менее 8л/мин. В конце срока службы не менее 7л/мин При напряжении 27В, давлении нагнетания 150кгс/см2 и температуре масла +25+5С и абсолютном давлении на входе 760мм рт.ст: : 2,5-3,8л/мин. В конце срока службы не менее 1,8л/мин Сухая масса насоса с электродвигателем, кг, не более 25 25 25 15 Расположение электроприводного насоса Вертикальное, гидронасосом вниз Дренажным штуцером вниз Схема включения электродвигателя Однопроводная
