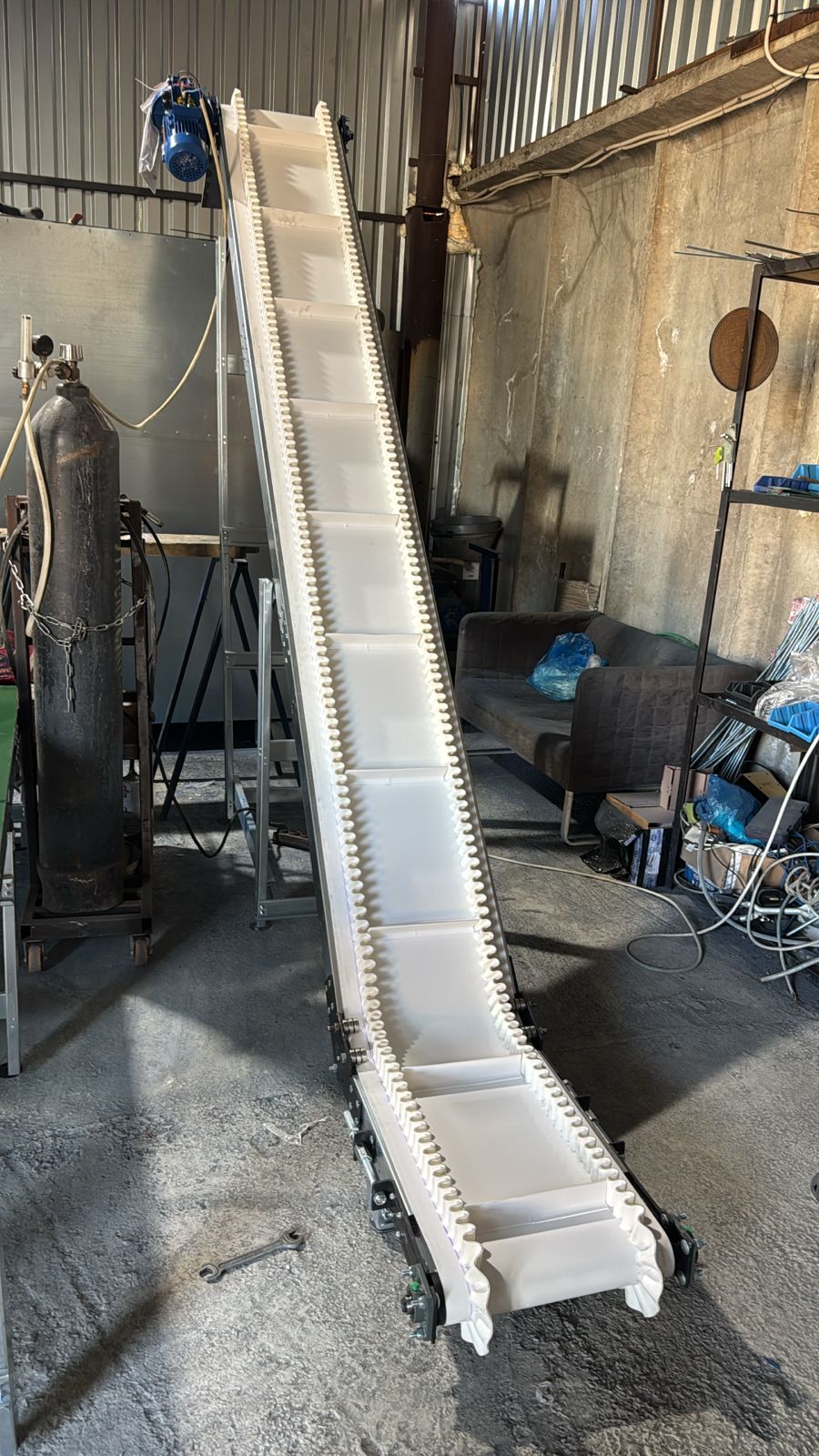

L-образный ленточный конвейер (горизонтально-наклонный) — это гибридная система, объединяющая горизонтальный и наклонный участки в единую неразрывную трассу. Его конструкция решает задачу, где нужно сначала транспортировать груз по прямой, а затем поднять (или опустить) его на другой уровень без перегрузки.
Принцип работы и конструкция:
Конвейер состоит из двух секций: длинной горизонтальной и присоединённой к ней наклонной. Груз перемещается по единой ленте, плавно переходя с одного участка на другой. Место перехода («колено») усилено и рассчитано на изменение нагрузки. Угол наклона и длина каждой секции рассчитываются индивидуально.
Области применения:
-
Загрузка/разгрузка транспорта: Горизонтальный участок подаёт груз от склада, наклонный — поднимает его в кузов фуры.
-
Подача сырья на высоту: Транспортировка сыпучих материалов (зерна, песка) с уровня пола в бункер или наверх технологической линии.
-
Многоуровневые производства: Передача изделий с основного конвейерного потока на линию, расположенную выше или ниже.
Преимущества L-образного решения от ТПК «Кронос»:
-
Экономия пространства: Компактная Г-образная форма оптимальна для углов помещений.
-
Непрерывность процесса: Исключает необходимость в двух отдельных конвейерах и промежуточной перегрузке.
-
Индивидуальный расчёт: Мы проектируем длину горизонтальной и наклонной частей, угол подъёма и мощность привода под ваши габариты и производительность.
-
Надёжность: Усиленная конструкция в зоне перехода обеспечивает долгий срок службы даже при интенсивной нагрузке.
Хотите автоматизировать подачу грузов с изменением уровня? Пришлите нам параметры: длину горизонтального участка, высоту подъёма/спуска и характеристики груза. Мы рассчитаем и изготовим для вас оптимальный L-образный ленточный конвейер.
Материал исполнения - Оцинкованная сталь, сталь или нержавеющая сталь (AISI 304)
Тип перемещаемого груза - Штучный или сыпучий
Длина горизонтальной части - от 500 мм
Длина наклонной части - от 500 мм
Ширина - от 100 мм
Высота подъема - до 5000 мм
Система управления - Пускатель, частотник или шкаф управления
Мощность - от 0,55 кВт
Гофроборт - от 10 мм (опционально )
Лопатки на ленте - от 10 мм (опционально )
Металлические бортики - от 50 мм (опционально)
Ножки на колесиках - Опционально
Скат с разгрузочной стороны - Опционально
Накопительный бункер - Опционально
ООО «ТПК «Кронос» – надежный производитель конвейерных решений
С 2019 года ООО «ТПК «Кронос» специализируется на производстве ленточных конвейеров и транспортерных систем для различных отраслей промышленности. Мы предлагаем современные, надежные и эффективные решения для транспортировки грузов, отвечающие требованиям качества и безопасности.
Наши преимущества:
— Собственное производство – полный контроль на всех этапах изготовления оборудования.
— Широкий ассортимент – ленточные конвейеры, транспортеры и комплексные системы под любые задачи.
— Индивидуальный подход – проектируем и производим оборудование с учетом специфики вашего производства.
— Опыт и надежность – работаем на рынке с 2019 года, обеспечивая клиентов качественной продукцией.
Компания «Кронос» стремится к развитию и внедрению инновационных технологий, чтобы предлагать клиентам лучшие решения в области конвейерных систем. Доверьте нам ваше производство – и мы обеспечим бесперебойную транспортировку грузов!
ООО «ТПК «Кронос» – движение вашего успеха!
Доставка по России бесплатная
