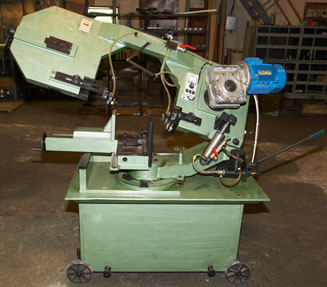

Металлорежущий станок модели СРЗ-200-01. Станки металлорежущие отрезные СРЗ-200-01Н (Неповоротный) и СРЗ-200-01П (Поворотный) предназначены для порезки любого металлопроката под углами реза 90° и 90°±45° соответственно, на мерные заготовки любой длины. Металлорежущий станок имеет мощную станину, внутри которой расположен насос подачи СОЖ и электроящик, а сверху - стол с подвижными тисками и пильной траверсой. Ленточнопильный станок СРЗ можно перемещать по производственным площадям, станина установлена на колесах, после установки на рабочее место он неподвижно фиксируется упорами. Для этого предусмотрены специальные установочные винты, пилу можно выставить с точностью 0,1 мм/1 м . На станине ленточнопильного станка через ось закреплена подвижная траверса. Тиски у модели СРЗ-200-01П смонтированы на столе, и кулиса (траверса) может поворачиваться на любой угол в пределах ±45° по горизонтали к плоскости реза. Зажим материала производится с помощью маховика тисков вручную. Поворот кулисы осуществляется также вручную на нужный угол по лимбу после ослабления захватов, вся перестройка занимает всего лишь пару минут. Для компенсации веса подвижной части траверсы ленточнопильного станка через рычаг и пружину она связана со столом тисков. Регулировка скорости опускания траверсы ленточнопильного станка осуществляется посредством гидравлики. На траверсе установлен асинхронный электро-двигатель с частотным преобразователем, для плавной регулировки скорости движения пильной ленты в широких пределах от 12-100м/мин, т.е. возможно подбирать скорость резания практически под любй материал от черного метала до нержавейки и тд. Индикатор контроля натяжения пилы установлен уже в базовой комплектации станка. Дополнительно возможно поставить приводные/ не приводные рольганги, ленточные полотна, приспособления для пакетной резки. № Наименование показателей станка СРЗ-200-01 1. Размеры разрезаемой заготовки, мм -круг -прямоугольник -квадрат ?300 мм 200x300 270 2. Угол реза : СРЗ-200-01Н (не поворотный) металлорпежущий СРЗ-200-01П (поворотный) 90° 90°±45° 3. Точность реза (прямолинейность) 0,5/100 4. Скорость резания Ст 20 см2/мин сталь типа 12х18 H 10 50 14 5. Ширина реза, мм 1,5 6. Напряжение питания 380 В, 50 Гц 7. Привод ленточной пилы 1,5 кВт 8. Скорость ленточной пилы, м/мин. с установленным преобразователем частоты 18-90 (плавное) 9. Р-ры ленточной пилы, мм -длина - толщина - ширина 3200 0,9 27 10. Вес станка, кг 420 11. Габариты станка, мм - длина - ширина - высота 1750 700 1500
