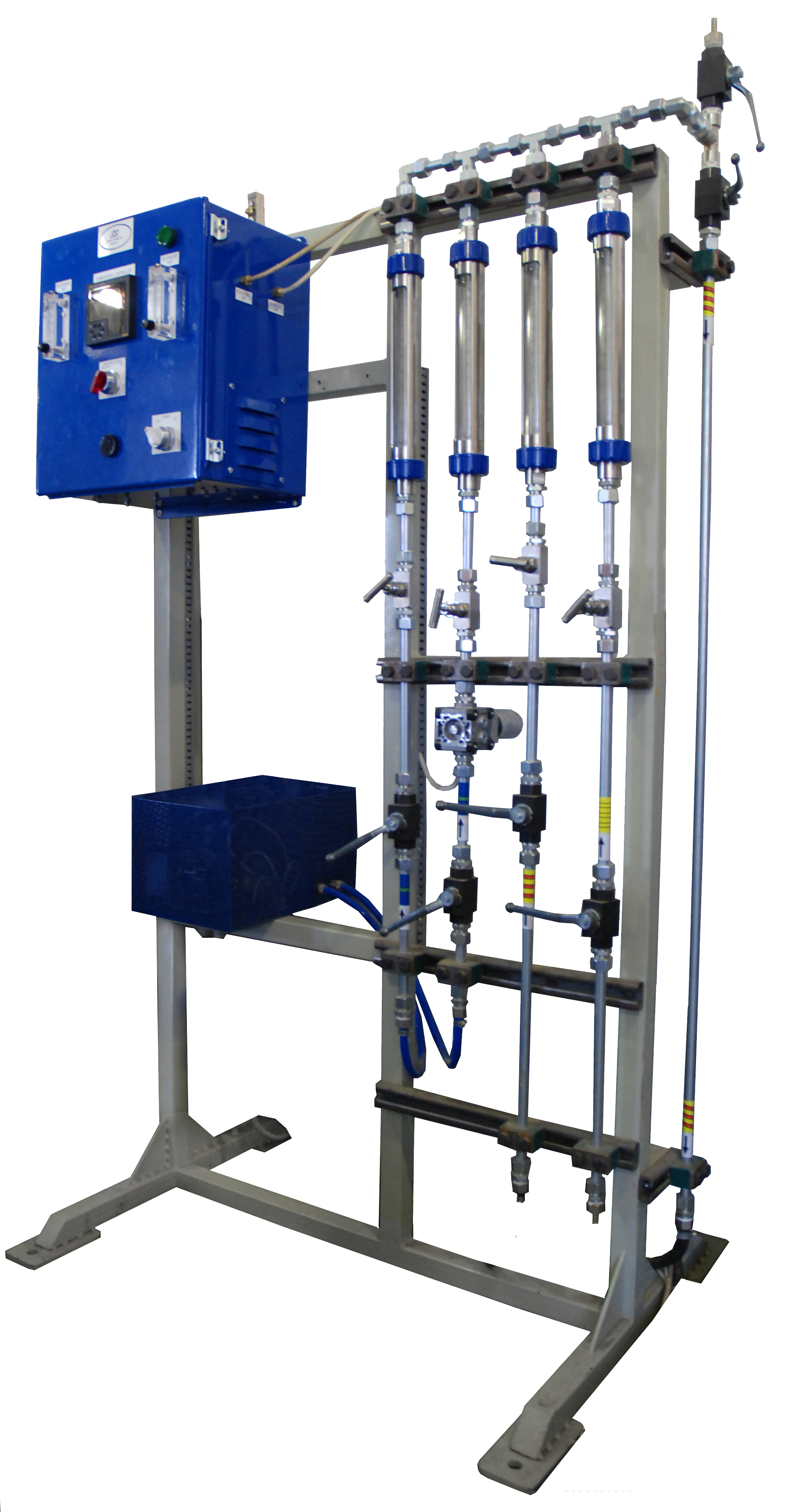

Автоматизированный модуль подготовки печных атмосфер на основе углеродосодержащих газов
Автоматизированный модуль подготовки печных атмосфер предназначен для предварительного смешения карбюризатора и окислителя для подачи в ретортные печи цементации и безокислительного нагрева. В модуле используется газообразный карбюризатор и окислитель (например, пропан-бутановая смесь и воздух).
Описание конструкции:
Модуль представляет собой устройство обеспечения необходимого соотношения карбюризатора и окислителя для получения атмосферы эндогазового состава в печах цементации и безокислительного нагрева.
Микропроцессорный регулятор в реальном времени вычисляет значение углеродного потенциала по содержанию кислорода и температуре в реторте печи.
Для контроля печной атмосферы используется кислородный зонд, который устанавливается непосредственно в печное пространство, подобно термопаре.
Погружная конструкция кислородного зонда позволяет расположить и измерительную ячейку, и термопару непосредственно в рабочем пространстве реторты, что позволяет добиться максимально возможной достоверности косвенного определения углеродного потенциала.
В модулях МППА задание оператором необходимой установки осуществляется непосредственно в %С, что требует меньше усилий оператора и сводит на нет возможность ошибки.
Подача углеродосодержащих газов к установкам МППА осуществляется заказчиком из баллонов или от сети природного газа.
Установки МППА 22, МППА 24 требуют меньшей квалификации обслуживающего персонала, обладают большей точностью регулирования, требуют менее частого регламентного обслуживания и более удобны в работе, чем установки МППА более ранних исполнений.
Особенности и преимущества конструкции:
-
Автоматическая регулировка углеродного потенциала с точностью до ±0,03%.
-
Точный отсчет реального начала цементации, отсутствие пересыщения цементованного слоя углеродом, отсутствие карбидной сетки, высокая повторяемость результатов.
-
Высокая надежность.
| Наименование | МППА 22 | МППА 24 |
|
Назначение |
цементация, светлая закалка |
цементация, нитро- цементация, светлая закалка |
|
Установленная мощность, ВА, не более |
500 |
500 |
|
Давление в линии подачи пропана (природного газа), кПа |
3-5 |
3-5 |
|
Давление в линии подачи аммиака, кПа |
- |
3-5 |
|
Потребление природного газа, л/час |
90-140 |
90-140 |
|
Потребление пропан-бутана, л/час |
30-50 |
30-50 |
|
Потребление аммиака, л/час |
- | 10 |
|
Потребление керосина, мл/час |
- |
- |
|
Потребление воды, мл/час |
- | - |
|
Потребление триэтаноламина, мл/час |
||
| Первичный преобразователь |
Кислородный зонд |
|
| Параметр регулирования прибора | Углеродный потенциал, %С | |
| Точность поддержания углеродного потенциала | ± 0,03 %С | |
