Программно-аппаратный комплекс для измерения сигналов хроматографов «Мета-хром» (комплекс) предназначен для автоматизации старого парка хроматографов типа ЛХМ, модель-3700, серии «Цвет» и др. в части измерения хроматографического сигнала и автоматизации обработки хроматографической информации. Комплекс представляет собой два связанных между собой функциональных модуля:
аналого-цифровой преобразователь (блок АЦП) и программа обработки хроматографической информации «NetChrom» (далее по тексту программа обработки).
На фото: Аналого-цифровой преобразователь (АЦП)
Блок АЦП принимает аналоговый сигнал (напряжение), преобразует его в цифровой код и передает в персональный компьютер. Программа обработки, установленная на персональном компьютере, предоставляет оператору функции визуального наблюдения за хроматограммой, математические методы ее обработки и способы хранения. Блок АЦП для хроматографа типа ЛХМ серии «Цвет» собран на базе 24-разрядного АЦП.
Блок АЦП для хромотографа: технические характеристики
- Количество аналоговых входов — от 1 до 8.
- Обмен данными с персональным компьютером — по стандартному интерфейсу RS-232С.
- Входное сопротивление — не менее 1×106 Мом.
- Разрешающая способность по напряжению — 4,768 мкВ/ед.кода (число эффективных разрядов — 19). Линейный динамический диапазон по напряжению — не менее 0,5×106. При подключении внешнего электрометрического усилителя с автоматическим переключением пределов измерения, динамический диапазон расширяется в 100 раз. Управление переключением — автоматическое.
- Диапазон входных напряжений — от минус 2,5 до 2,5 В.
- Минимальная измеряемая полуширина хроматографического пика — 0,5 с.
- Уровень флуктуационных шумов, приведенный к входу, не более 1×10-5 В.
- Приведенная погрешность линейности преобразования сигнала — не более ±0,1 %.
- Электрическое питание от однофазной сети переменного тока напряжением от 187 до 242 В, частотой (50±1) Гц, режим работы — непрерывный.
- Потребляемая мощность (без персонального компьютера), не более — 15 ВА.
- Габаритные размеры (ширина×глубина×высота), не более — 300×215×60 мм.
- Масса, не более — 2,7 кг.
Научно-производственная фирма «Мета-Хром», г. Йошкар-Ола организована в 1995 году. Костяк фирмы составляют разработчики газовых хроматографов, с более чем 40-летним стажем. Это ведущие специалисты из отдела хроматографии ОКБ приборов контроля и автоматики, организованного в октябре 1978 года приказом НПО «Биопрепарат» Главного управления микробиологической промышленности. На их счету участие в разработке газовых хроматографов «Кристалл-1», «Анализатор-110», «ГЖХ-11-1000», «Кристалл-2000», «Кристалл-3000».
ООО «НПФ «Мета-хром» является разработчиком автоматизированных аналитических газовых хроматографов «Кристаллюкс-4000» и «Кристаллюкс-4000М», ставших достойным продолжателем традиций, заложенных в перечисленных выше хроматографах. Хроматограф «Кристаллюкс-4000М» неоднократно экспонировался на выставках, на каждой из которых получал дипломы. В 1998 году хроматограф экспонировался на всемирной выставке-семинаре «Pittcon’98» в Новом Орлеане и заслужил положительные отзывы организаторов и посетителей. Дважды на выставках «A-TESTex» («Аналитика») хроматограф был награжден дипломом в номинации «Лучшее соотношение цена-качество». А на последней выставке «A-TESTex—2009» хроматограф аттестован на «Знак качества» по результатам экспертной оценки «РОСТЕСТ Москва». С тех пор хроматографов «Кристаллюкс-4000М» получает "Знак качества" каждые два года, регулярно.

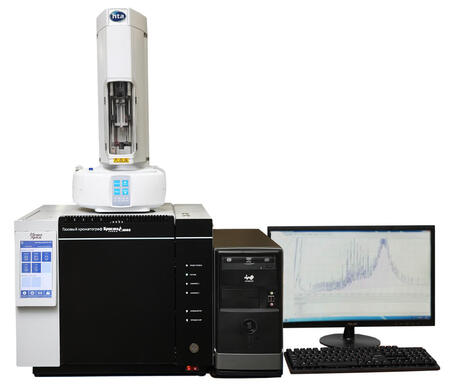

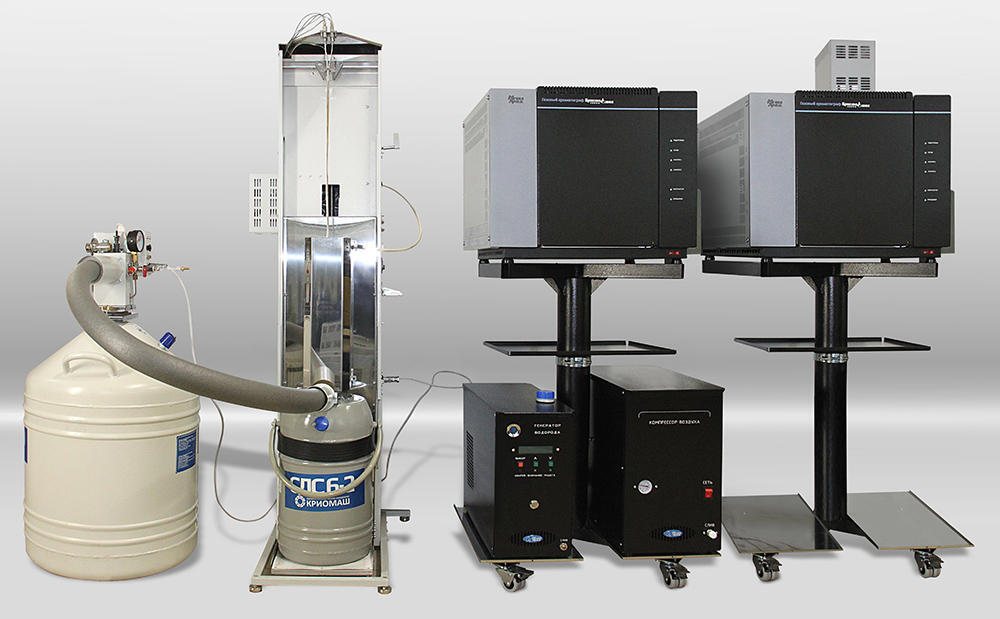

Хроматограф «Кристаллюкс-4000М» был разработан в 2003 году к столетию со дня открытия хроматографии российским ученым М.С. Цветом. Хроматограф превосходит по многим показателям не только своего предшественника — хроматограф «Кристаллюкс-4000», но и другие отечественные и зарубежные хроматографы. В хроматографе применены наиболее современные технологии, комплектующие изделия и технические решения. Простота в обслуживании и надежность в работе делают его незаменимым инструментом аналитических лабораторий. Достаточно сказать, что им оснащены такие гиганты нефтехимии, как «Нижнекамскнефтехим», «Салаватнефтеоргсинтез», «Татнефть», «Химпром», «Каустик», «Тобольскнефтехим», «Северсталь», «Еврохим», «Галоген» и другие.
О квалификации специалистов фирмы говорит тот факт, что при разработке приборов ими создано свыше 50 изобретений, многие из которых были внедрены в «Кристалл-2000», «Кристаллюкс-4000М» и в другие разработки, в т. ч. и конкурентов. Это, например, пятиканальный мультидетектор, конструкции всех основных детекторов, высокоточный малогабаритный термостат колонок, конструкция инжектора, автоматический дозатор жидких проб, система усиления сигналов пламенно-ионизационного детектора и катарометра, способы обработки хроматографических сигналов и многое другое. Продолжаются поиски новых технических решений и в настоящее время. Конструкторы и аналитики фирмы постоянно ищут новые технические решения, методические применения для газовой хроматографии, а также совершенствуют имеющиеся.
С 2003 года по настоящее время хроматограф регулярно модернизируется с целью поддержания его технических характеристик на должном уровне.
"Мета-Хром" выиграв тендер на разработку, совместно с ЗАО «Росшельф» (группа «Газпром») разработал промышленный потоковый газовый хроматограф для коммерческого анализа состава природного газа по доступной цене.
Наряду с производством и внедрением хроматографов серии «Кристаллюкс» и комплектующих к ним, фирма «Мета-хром» занимается автоматизацией старых хроматографов с помощью комплекса на базе аналого-цифрового восьмиканального преобразователя АЦП и логарифмического цифрового измерителя тока с программой обработки хроматографической информации, блока подготовки и регулирования расходов и давления газов. Фирма имеет лицензию на выпуск и ремонт хроматографического оборудования.
Фирма «Мета-хром» занимается, кроме хроматографии, разработкой испытательного и измерительного оборудования по заданию различных отраслей промышленности, а так же лабораторные реакторные (каталитические) установки для нефтехимии.
Численность работающих на фирме составляет примерно 80 человек, это — разработчики: аналитики, схемотехники, конструкторы, программисты, рабочие различных специальностей. Фирме принадлежит производственный корпус общей площадью примерно 5000 м2, в котором имеются конструкторское бюро, научно-исследовательские лаборатории, испытательный участок, а также цех для изготовления и сборки серийной продукции, а также макетов, опытных образцов разрабатываемого оборудования, оригинальных приборов и устройств, созданных по заказу потребителей. Цена на такие хроматографы доступная, заказать его можно без особых проблем у качественного производителя.
